ndc tm710e更换滤光轮马达技巧

请根据以下步骤ndc tm710e更换滤光轮马达。

• 将探头放置于工作台上，探头窗口向上。

2     松开6个内六角螺钉，为了防止丢失，这些螺钉和盖子是装在一起的，不要卸出来。

3     取下盖子（有窗口的那部分），面朝下放在工作台上。

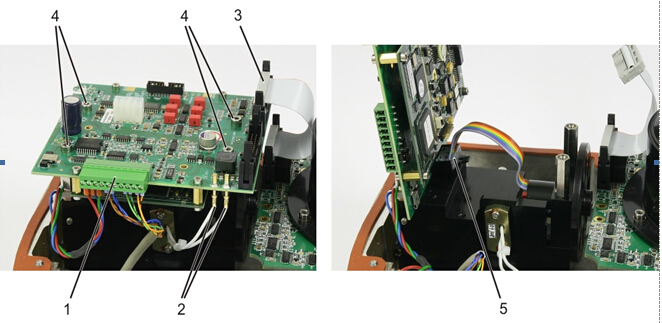

4     从电路板上拔出连接插头(1)，灯泡插头(2)和扁平电缆插头(3)。

5     拧松电路板固定螺丝(4)。

6     抬起电路板，并取下扁平电缆插头(5)。

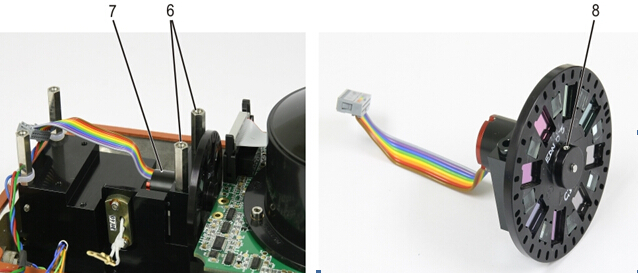

7     取下两根六角形钢质立柱(6)，然后取出马达/滤光轮部件(7)。注意不要触碰滤光轮上的光学滤镜表面。

万一触及，请使用无水酒精清洁。

8     注意滤光轮的方向，有螺孔(8)的一端面向马达外侧。

9     拧松小孔里的滤光片转盘紧定螺钉，从电机轴上卸下滤光片转盘。

如果滤光轮难以取下，请不要过度用力拔出，这样可能损坏马达。

正确的方法是，握住滤光轮边缘，使用小号内六角螺丝刀将马达中轴推出滤光轮。

10   如果ndc tm710e马达仍旧在保修期内，请将其返回NDC红外技术公司以获得新的备件。如果不是这样的话，可以丢弃这个马达。

11   将滤光轮安装在新的马达上。

如果比较紧，请不要试图握住马达然后将滤光轮强行推入。可以将马达轴抵住坚硬的表面，然后将滤光轮尽量推入马达轴。

12   上紧滤光轮上的固定螺钉。

安装ndc tm710e马达部件，然后按照相反与7到15步骤的顺序重新组装探头

CM710e灯泡更换方法

To replace the Source Lamp Assembly:

• 将探头放置于工作台上，探头窗口向上。

2     松开6个内六角螺钉，为了防止丢失，这些螺钉和盖子是装在一起的，不要卸出来。

3     取下盖子（有窗口的那部分），面朝下放在工作台上。

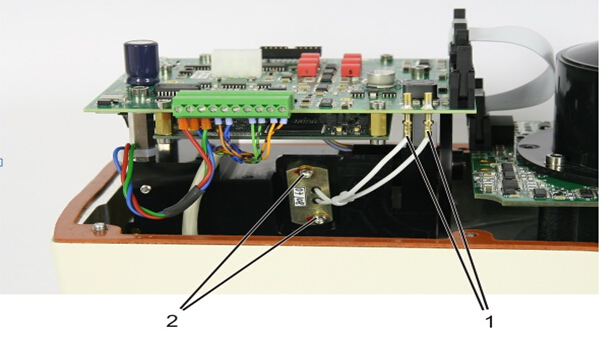

4     拔出两根光源灯泡的插头(1)。

5    拧开固定灯泡的两个内六角螺钉(2)，然后取下光源灯泡。

6    将新灯泡装入探头，顺序与以上拆除的步骤描述相反。请小心操作，避免触碰灯泡玻璃，因为这可能导致灯泡不能正常工作。

在更换CM710e灯泡的过程中万一触及，请使用无水酒精清洁。

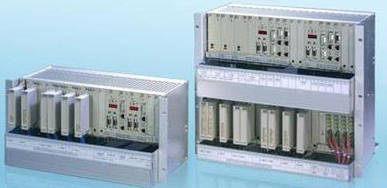

HIMA B5233-1 /B5233-2详细介绍：PES, H51q-HRS/HS, 5U 19” Rack , With Dual CPU’s, Dual IO Bus TÜV Certified RC6, Very High Availability  HIMA B5233-1 /B5233-1-2广泛应用于石油行业中的钻井、采油、作业等领域。我公司是HIMA的中国区核心经销商之一，HIMA B5233-1 /B5233-1-2产品德国原装采购，价格优惠，欢迎咨询。

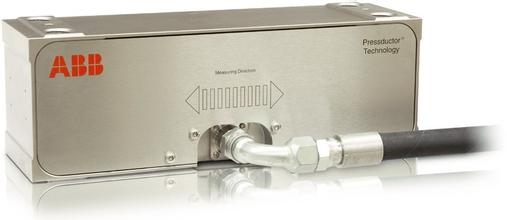

abb张力计压头-压磁式压头50多年来在全球已经安装了将近100,000台–ABB是力测量应用的真正领导者 –从金属轧制行业到纸张、胶片以及箔的生产.

分为：轧制力压头，带钢张力压头，卷材张力压头等

如果想咨询更多有关abb张力计压头的相关信息，请致电我们。

ABB PFTL 201C/D优势：

特别适合用于金属处理线张力精确和稳定的测量

有五种规格的压头，额定量程在10kN到 100kN 的范围内

轧机型的压头(PFTL201CE/DE)使用带保护套的固定连接电缆

不锈钢, SIS 2387耐(腐)蚀性能和AISI 304相似

优异的重复性

误差 <0,05%

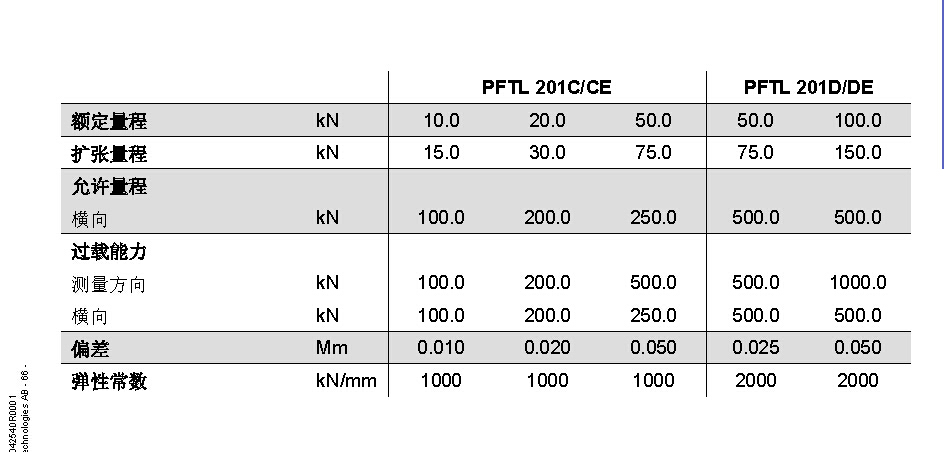

 ABB PFTL 201C/D基本参数

以上是ABB PFTL 201C/D 10 – 100 kN基本参数介绍，如果您有什么疑问随时联系我公司。

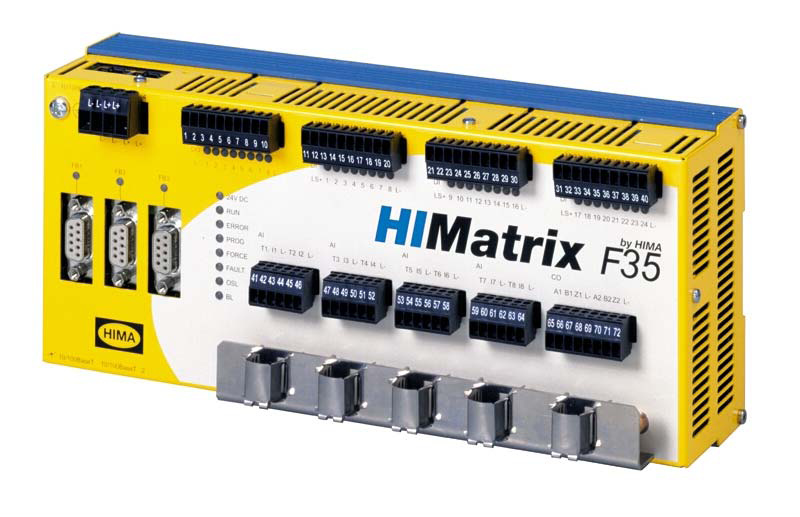

3.4.3himatrix F3501工作表29

3.4.3.1计数1（取决于zählrichtungseingangssignal）29

3.4.3.2计数2（无论zählrichtungseingangssignal）29

3.4.3.3 decoderbetrieb代码30

常用的代码3.4.3.4 30

3.4.4复位按钮31

3.4.5硬件时钟31

3.5数据32

3.5.1 himatrix F3501产品数据（20°C）34

3.5.2 himatrix F3501产品数据（20°C subsea 012号）35

3.5.3 F35 014 36产品数据 36

3.6 himatrix F3501认证37

4调试38

4.1安装38

4.1.1 38连接数字输入

4.1.2连接数字输出39

4.1.3连接计数器39

模拟输入连接40。

4.1.4.1分流适配器41

4.1.5 klemmenstecker 41

4.1.6安装在2区42的F35

4.2配置43

4.3配置silworx 43

4.3.1检测参数和输入和输出43

4.3.2 F35的44个数字输出

4.3.2.1寄存器模块44

指标8：3.2.2 DO通道45

4.3.3 himatrix F3501计数器46

4.3.3.1 himatrix F3501寄存器模块46

4.3.3.2 himatrix F3501部分寄存器2：HSC通道47

4.3.4模拟和数字输入F35 48

注册模块4.3.4.1 48

4.3.4.2寄存器24 8米/ fs1000：AI通道49

4.3.4.3寄存器24 8米/ fs1000：DI通道50

4.4仪表二厂51配置

4.4.1配置输入和输出51

4.4.2输入和输出信号和代码51

4.4.3 himatrix F3501数字输入52

4.4.4 himatrix F3501模拟输入

4.4.5 himatrix F3501数字输出55

4.4.6仪表F35 56

4.5 anschlussvarianten 58

4.5.1 beschaltete接触器58模拟输入

模拟输入schaltschwellen 4.5.1.1出现接触器59

为监测4.5.1.2 schaltschwellen供应59

4.5.2 beschaltete数字输入60接触器

4.5.2.1 beschalteter接触器与kΩwiderstandswerten 2和22 kΩ

4.5.2.2 beschalteter接触器与widerstandswerten 2.1 kΩ和22 kΩ

63 5 himatrix F3501操作

5.1操作63

5.2诊断63

6 himatrix F3501维修64

6.1错误64

6.2养护64

6.2.1 64操作系统加载

6.2.2补考64

7 himatrix F3501关闭65

8 himatrix F3501输送66

9 himatrix F3501处理67

附件69

词汇表69

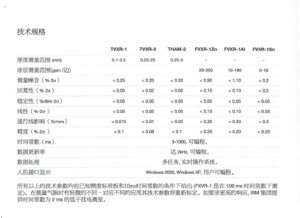

      钢铁工业厚度测量-X射线 高能测厚仪技术规格图示

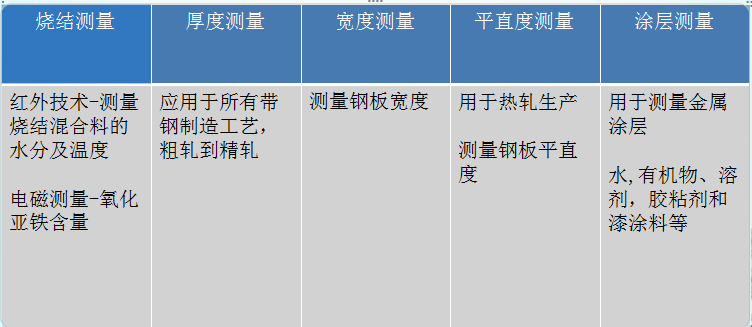

NDC（原IRM）光学测量产品的应用有哪些？下面给您详细介绍下。

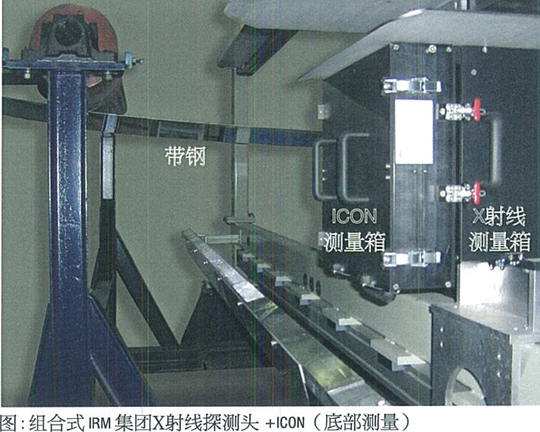

ICON铁含量测量仪是测量铁合金镀锌钢板领域先进的在线非接触式测量仪。它提供精确测量的数据已清除在轧制过程中带钢表面带粉或剥落等缺陷

ICON铁含量测量仪工作原理：ICON铁含量测量仪有UNI500软硬件平台控制提供高分辨率测量数据，将铁板剖面数据通过标准网络接口送至闭环控制系统。这套测量仪的设计用于镀锌线的高温退火部分。测量仪的传感器和电子元件提供快速、准确的铁含量测量

ICON铁含量测量仪优点：

1.确保带钢加工在线测量带钢表面特质

2.宽度上高分辨率，快速精确的测量（通常200点/端面）

3.大气降低通行线敏感度减少由于带钢运动造成的测量误差

4.可靠、轻便、抽屉式的探测头设计方便维护操作。

5.重型探测头线性驱动，高达300毫米/秒的速度及+/-1毫米的高分辨率定位保证带钢镀层更好的测量范围

6.严谨的工业设计包括热线安装位置的空气和水冷却装置

7.灵活的操作界面软件包括趋势图、概况图和三重显示图。

8.标准调制解调器或VPN提供远程实时的接入能力，为运营状态评估和软件升级提供数据传输。

9.可以与现有或新的FVXR-1金属镀层测量仪组合。

一、NDC红外水份仪cm710e构成

探头、HMI、OWS、UP、Switch Hub、硬件-710e 网络扩展卡、软件

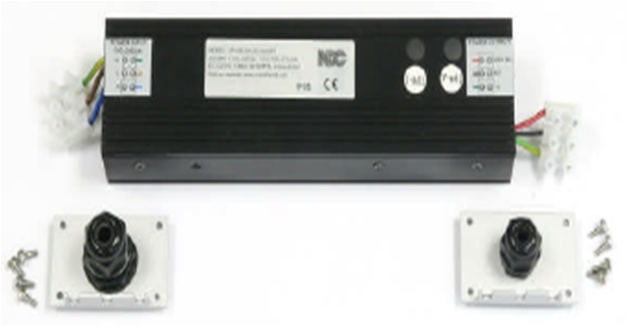

1.24V电源装置提供24V直流电源，最大功率为96W。

2.探头使用24伏直流电源，上下波动为+10%，-20%，功耗30瓦。

3.HMI/OWS/UP使用24伏直流电源，上下波动为+/-20%，功耗10瓦。

4.NDC红外水份仪cm710e使用的软件：

• 探头

    710e探头中包含了探头软件（GaugeCode），和应用组（AppSet）。可以对探头进行升级。

• HMI/OWS/UP

HMI/OWS/UP中包含固件程序，也可以进行升级。程  序/固件会根据识别到的硬件不同，进行智能升级。

• GaugeToolsXL

    升级探头、诊断及维护等。

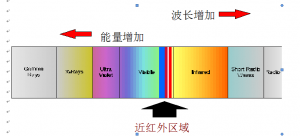

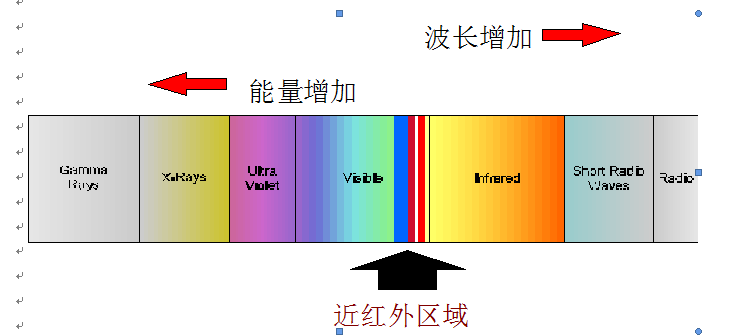

二.NDC红外水份仪cm710e为什么使用近红外光?

一、在这个波长范围内，近红外光的吸收符合检测并有明显的变化。

许多物质反射近红外光

• 在线检测中漫反射是较为频繁。

三、近红外光不会被玻璃吸收。
