概述
赫思曼超级冗余环网协议-Hiper-ring是德国赫思曼自动化和控制有限公司研发的基于工业环网链路的快速自愈的私有冗余协议。它具有以下特点：
- 支持多种介质组合：双绞线, 各种光纤（多模、单模）
- 完全快速的冗余机制（100台交换机组环，100M网络的典型自愈时间小于200ms；50台交换机组换，1000M环网典型自愈时间小于50ms）。
- 比商用网络使用的冗余机制(STP、RSTP）要快很多。
- 网络拓扑结构简单清晰。
- 适合工业组网的要求。
工作原理

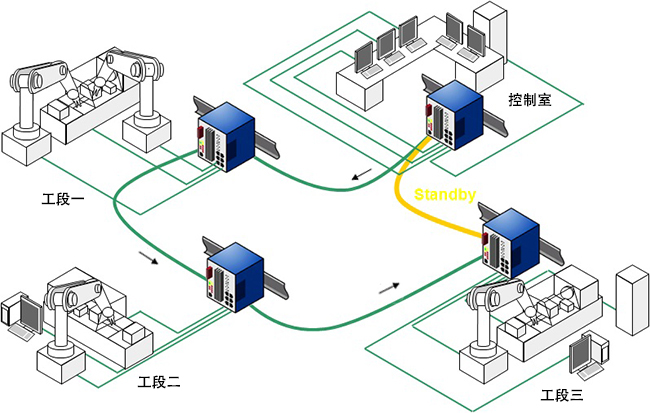

图中4台交换机组建一个工业环网，在链路正常的情况下，通讯链路顺序：控制室-工段一-工段二-工段三。链路黄线部分处于备用链路状态。工段三交换机的角色是管理机，它会定期向组网交换机发检测信号。用来判断链路是否正常。在链路正常的情况下，保持物理环线上有一个逻辑断点。防止广播风暴的发生。

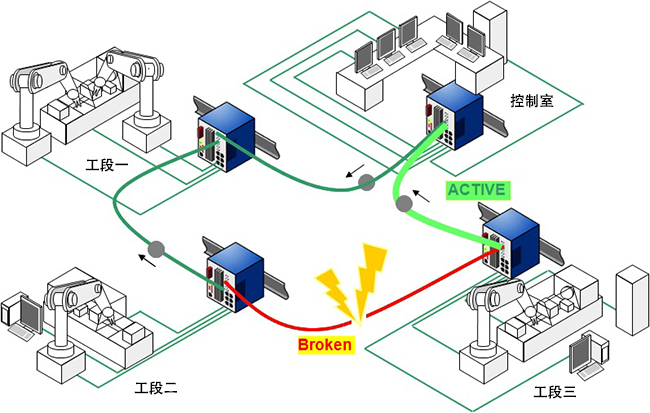

当图中的链路出现中断现象时，管理机可以根据检测信号判断出链路异常情况，及时将处于备用状态的链路激活。保证工段三交换机的正常通讯。在Hiper-ring协议的支持下，网络自愈恢复时间小于200ms，目前第二代Hiper-ring协议的网络自愈时间小于10ms。高效的网络自愈时间能够应用在对实时性要求高的变电站行业。
