本文汇总赫斯曼工业交换机用户手册中各个系列型号面板LED的指示灯含义,供大家参考。
1、SPIDER系列非网管交换机
LED | 显示 | 颜色 | 状态 | 含义 |
P | Power | 绿色 | 亮起 | 电源电压接上。 |
无 | 电源电压过低。 |

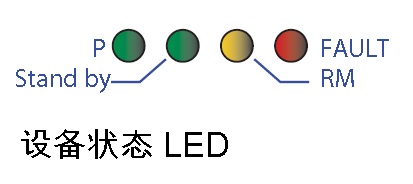

2、RS一体化交换机
P- 电源(绿色/ 黄色 LED) | 含义 |
绿灯亮起 | 存在两个电源 |
黄灯亮起 | 仅有一个电源(P1 或 P2)接通 |
不亮 | P1 和 P2 电源电压过低 |
FAULT – 已知故障,信号触点(红色 LED) | 含义 |
红灯亮起 | 信号触点打开,报告已知故障 |
不亮 | 信号触点闭合,不报告已知故障 |
RM – 环网管理器(绿色/ 黄色 LED) | 含义 |
绿灯亮起 | RM 功能启用,冗余端口未启用 |
黄灯亮起 | RM 功能启用,冗余端口启用 |
不亮 | RM 功能未启用 |
绿灯闪烁 | HIPER-Ring 配置错误(例如环网与环网端口未连接) |
Stand by | 含义 |
交替闪烁 | 内存运行出错 |
LED 同步闪烁;每秒 2 次 | 正在从 ACA 载入配置 |
LED 同步闪烁;每秒 1 次 | 保存配置至 ACA |

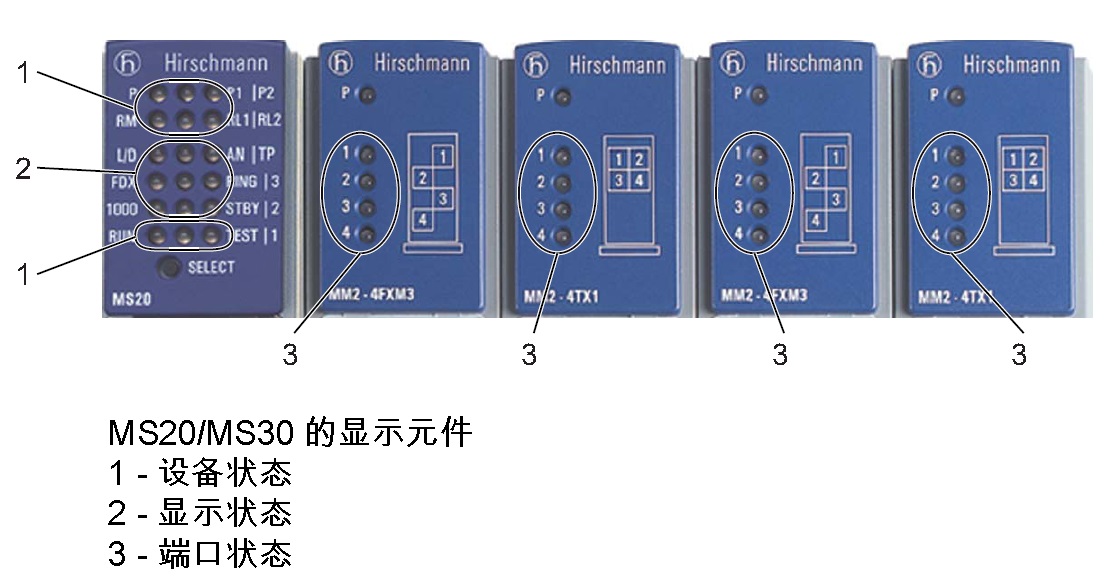

3、MS20/MS30系列模块化交换机
P- 电源(绿色 LED) | 含义 |
绿灯亮起 | 内部电源电压接上 |
不亮 | 内部电源电压过低 |
P1 – 电源 1 (绿色 LED) | 含义 |
绿灯亮起 | 电源 1 通电 |
不亮 | 电源 1 小于 18 V |
P2 – 电源 2 (绿色 LED) | 含义 |
绿灯亮起 | 电源 2 通电 |
不亮 | 电源 2 小于 18 V |
RM – 冗余管理器(绿色/ 黄色 LED) | 含义 |
绿灯亮起 | RM 功能启用,冗余端口未启用 |
黄灯亮起 | RM 功能启用,冗余端口启用 |
不亮 | RM 功能未启用 |
绿灯闪烁 | HIPER-Ring 配置错误(例如环网与环网端口未连接) |
RUN – 启动/ 运行(绿色 LED) | 含义 |
绿灯亮起 | 系统准备就绪 |
绿灯闪烁 | 系统正在启动 |
不亮 | 系统处于复位状态 |
RL1 – 继电器 1,信号触点(红色/ 黄色 LED) | 含义 |
红灯亮起 | 信号触点 1 打开,即报告故障 |
黄灯亮起 | 信号触点 1 断开,“ 手动设置” 启用 |
不亮 | 信号触点 1 闭合,即报告故障 |
RL2 – 继电器 2,信号触点(红色/ 黄色 LED) | 含义 |
红灯亮起 | 信号触点 2 打开,即报告故障 |
黄灯亮起 | 信号触点 2 断开,“ 手动设置” 启用 |
不亮 | 信号触点 2 闭合,即报告故障 |
RUN,1 – 显示自动配置适配器 ACA 的内存运行 | 含义 |
交替闪烁 | 内存运行出错 |
LED 同步闪烁;每秒 2 次 | 正在从 ACA 载入配置 |
LED 同步闪烁;每秒 1 次 | 保存配置至 ACA |

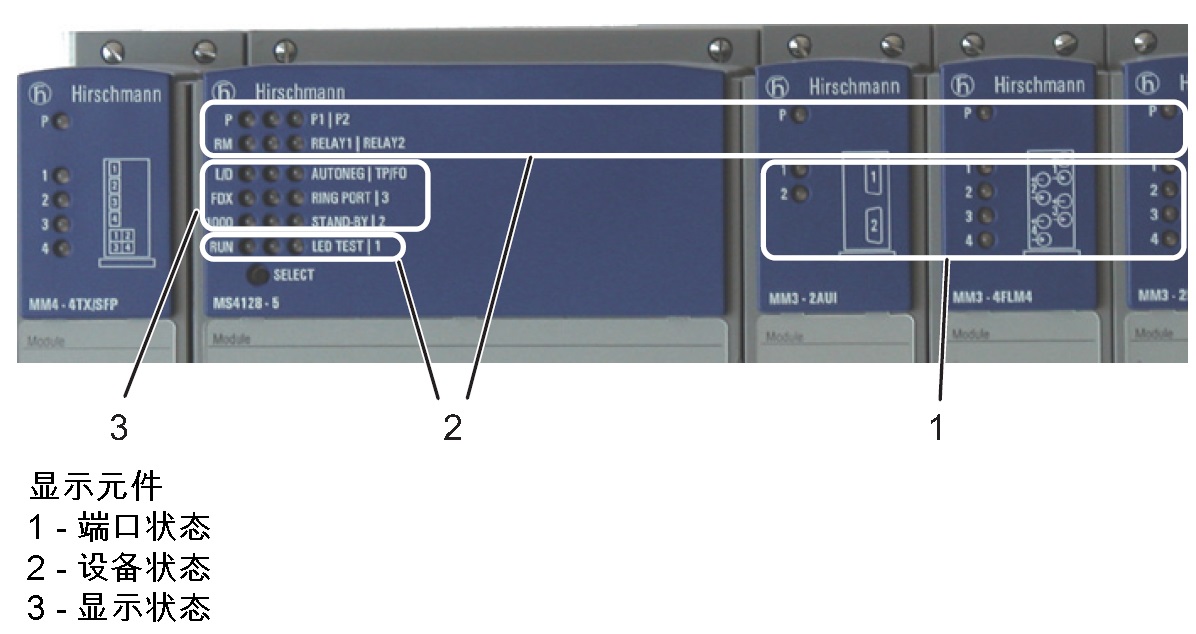

4、POWERMICE模块化交换机
P- 电源(绿色 LED) | 含义 |
绿灯亮起 | 内部电源电压接上 |
不亮 | 内部电源电压过低 |
P1 – 电源 1 (绿色 LED) | 含义 |
绿灯亮起 | 电源 1 通电 |
不亮 | 电源 1 小于 18 V |
P2 – 电源 2 (绿色 LED) | 含义 |
绿灯亮起 | 电源 2 通电 |
不亮 | 电源 2 小于 18 V |
RM – 冗余管理器(绿色/ 黄色 LED) | 含义 |
绿灯亮起 | RM 功能启用,冗余端口未启用 |
黄灯亮起 | RM 功能启用,冗余端口启用 |
不亮 | RM 功能未启用 |
绿灯闪烁 | HIPER-Ring 配置错误(例如环网与环网端口未连接) |
RUN – 启动/ 运行(绿色 LED) | 含义 |
绿灯亮起 | 系统准备就绪 |
绿灯闪烁 | 系统正在启动 |
不亮 | 系统处于复位状态 |
RL1 – 继电器 1,信号触点(红色/ 黄色 LED) | 含义 |
红灯亮起 | 信号触点 1 打开,即报告故障 |
黄灯亮起 | 信号触点 1 断开,“ 手动设置” 启用 |
不亮 | 信号触点 1 闭合,即报告故障 |
RL2 – 继电器 2,信号触点(红色/ 黄色 LED) | 含义 |
红灯亮起 | 信号触点 2 打开,即报告故障 |
黄灯亮起 | 信号触点 2 断开,“ 手动设置” 启用 |
不亮 | 信号触点 2 闭合,即报告故障 |
RUN,1 – 显示自动配置适配器 ACA 的内存运行 | 含义 |
交替闪烁 | 内存运行出错 |
LED 同步闪烁;每秒 2 次 | 正在从 ACA 载入配置 |
LED 同步闪烁;每秒 1 次 | 保存配置至 ACA |

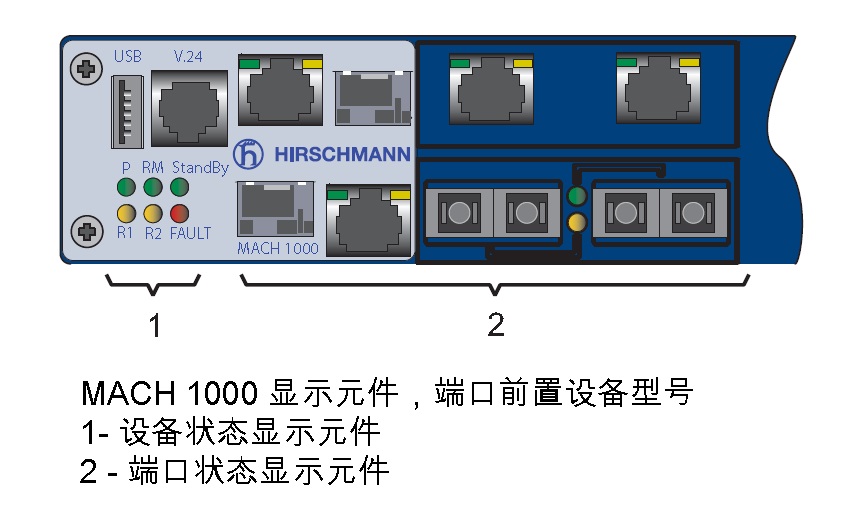

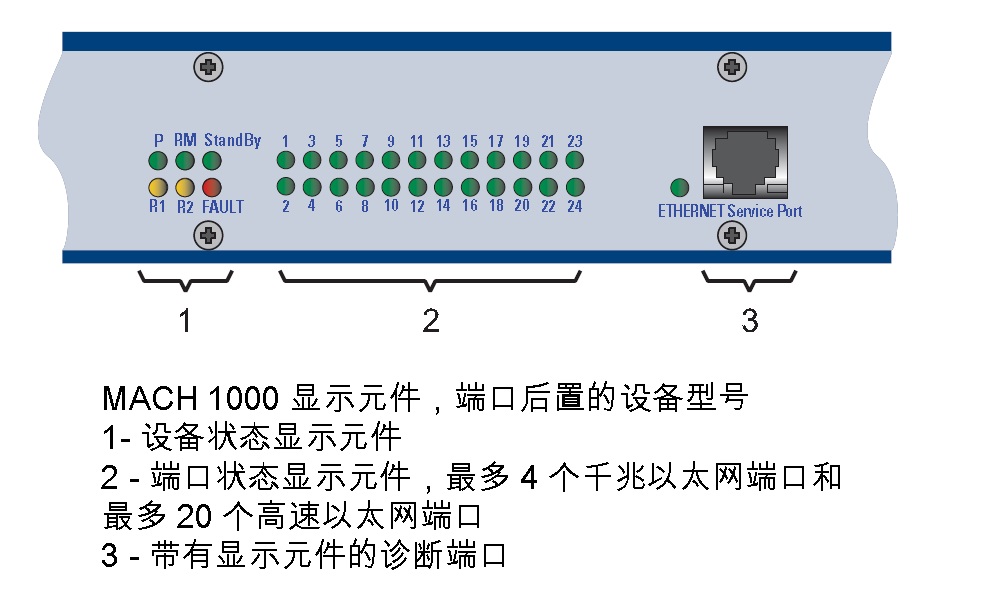

5、MACH1000系列变电站专用交换机
下列表格仅适用于具有 2 个电源的设备型号:
LED | 显示 | 颜色 | 状态 | 含义 |
P | 电源 | 绿色 | 亮起 | 存在电源 1 和 2 |
黄色 | 亮起 | 存在电源 1 或 2 | ||
无 | 电源 1 和 2 过低 |
下列表格仅适用于具有一个电源的设备型号:
LED | 显示 | 颜色 | 状态 | 含义 |
P | 电源 | 绿色 | 亮起 | 电源电压接上 |
无 | 电源电压过低 |
下表适用于所有设备型号:
LED | 显示 | 颜色 | 状态 | 含义 |
Stand-by | Stand by 运行 | 无 | 未激活 Stand by 运行 | |
绿色 | 亮起 | 激活 Stand by 运行 | ||
RM | Ring Manager | 无 | 已禁用 RM 功能 | |
绿色 | 亮起 | 已激活 RM 功能(已停用冗余端口) | ||
闪烁 | HIPER-Ring 配置错误 (例如环网与环网端口未连接) |
|||
黄色 | 亮起 | 已激活 RM 功能(已启用冗余端口) | ||
RM和Stand-by | ACA 的内存运行 | 交替闪烁 | 内存运行出错 | |
同步闪烁 每个周期 2 次 |
请将 ACA 的配置文件保存在设备上 | |||
同步闪烁 每个周期 1 次 |
请将设备的配置文件保存在 ACA 中 |
下列表格适用于 06.0.00 之前的软件版本:
LED | 显示 | 颜色 | 状态 | 含义 |
FAULT | 信号触点 1 | 红色 | 亮起 | 信号触点打开,显示了故障 |
无 | 信号触点关闭,显示没有已知故障 | |||
R1 | 信号触点 1 | 黄色 | 亮起 | 手动操作中的信号触点关闭 |
无 | 手动操作中的信号触点打开 | |||
R2 | 信号触点 2 | 黄色 | 亮起 | 手动操作中的信号触点关闭 |
无 | 手动操作中的信号触点打开 |
下列表格适用于 06.0.00 之后的软件版本:
LED | 显示 | 颜色 | 状态 | 含义 |
FAULT | 信号触点 1 | 红色 | 亮起 | 信号触点打开,显示了故障 |
无 | 信号触点关闭,显示没有已知故障 | |||
识别一个复制的 IP | 红色 | 每个周期闪烁 4 次 | 显示 IP 冲突 | |
R1 | 信号触点 1 | 黄色 | 亮起 | 信号触点打开 |
无 | 信号触点关闭 | |||
R2 | 信号触点 2 | 黄色 | 亮起 | 信号触点打开 |
无 | 信号触点关闭 |

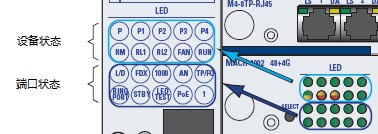

6、MACH4000系列核心交换机
P-电源(绿 LED 灯) | 含义 |
绿灯亮 | 施加有内部电源 |
无灯亮 | 内部电源电压过低 |
P1-电源 1(绿 LED 灯) | 含义 |
绿灯亮 | 位于插入式电源装置的电源 1 启用 |
无灯亮 | 位于插入式电源装置的电源 1 停用或电压太低 |
绿灯闪 | 电源 1 启用,但是插入式电源装置指示具有错误 |
P2 – 电源 2(绿 LED 灯) | 含义 |
绿灯亮 | 位于插入式电源装置的电源 2 启用 |
无灯亮 | 位于插入式电源装置的电源 2 停用或电压太低 |
绿灯闪 | 电源 2 启用,但是插入式电源装置指示具有错误 |
P3 – 电源 3(绿 LED 灯) | 含义 |
绿灯亮 | 位于外部输入口 3 的电源 3 启用 |
无灯亮 | 位于外部输入口 3 的电源 3 停用或电压太低 |
绿灯闪 | 电源 3 启用,但是插入式电源装置指示具有错误 |
P4 – 电源4(绿 LED 灯) | 含义 |
绿灯亮 | 位于外部输入口 4 的电源 4 启用 |
无灯亮 | 位于外部输入口 4 的电源 4 停用或电压太低 |
绿灯亮 | 电源 4 启用,但是插入式电源装置指示具有错误 |
RM-冗余管理器(绿/黄 LED 灯) | 含义 |
绿灯亮 | RM 功能启用,冗余端口未启用 |
黄灯亮 | RM 功能启用,冗余端口启用 |
无灯亮 | RM 功能未启用 |
绿灯闪 | 超级冗余环配置错误(例如冗余环未与冗余环端口连接) |
RL1 – 继电器 1, 信号触点(红/黄 LED灯) | 含义 |
红灯亮 | 信号触点 1 断开,即指示有错误发生 |
黄灯亮 | 信号触点 1 断开,启用“手动设置” |
无灯亮 | 信号触点 1 闭合,即未指示错误或已通过“手动设置”闭合。 |
RL 2 -继电器 2,信号触点(红/黄 LED灯) | 含义 |
红灯亮 | 信号触点 1 断开,即指示有错误发生 |
黄灯亮 | 信号触点 1 断开,启用“手动设置” |
无灯亮 | 信号触点 1 闭合,即未指示错误或已通过“手动设置”闭合。 |
FAN – 风扇总体状态(绿/黄 LED 灯) | 含义 |
绿灯亮 | 存在风扇插槽但无风扇指示错误。 |
黄灯亮 | 存在风扇插槽并且至少有一个风扇指示错误,或无风扇插槽。 |
运行 – 启动/运行 (绿/黄 LED 灯) | 含义 |
绿灯亮 | 系统准备就绪 |
绿灯闪 | 系统正在启动 |
无灯亮 | 系统处于重启状态 |
重要提示:如果为信号触点“FAULT” 激活手动设置,则已知故障显示与信号触点的位置无关
