ABB张力计Millmate带钢张力测量系统概述

ABB张力计Millmate带钢张力测量系统具有超高的抗冲击能力和过载能力,抗疲劳能力,长期稳定性,无可动部件,对现场电气信号干扰不敏感等特点.减少不可预测的故障所造成的轧机停机,提高产量.

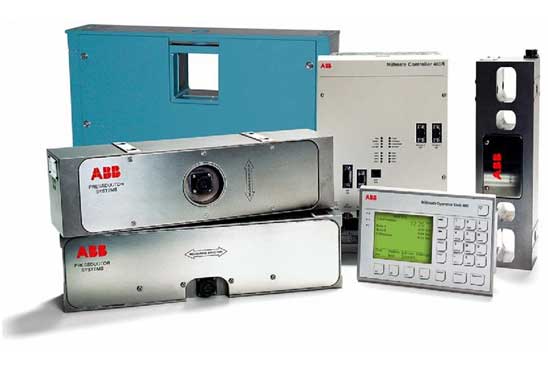

ABB张力计Millmate带钢张力测量系统用于测量板带张力,以确保板带张力在加速和减速过程中在允许范围内保持恒定。压头安装在导向辊的两端。一套完整的系统包含:

  • 两只abb测力压头
  • 用于给压头供电和信号处理的控制单元

abb测力压头是根据ABB的专利—磁致弹性技术,也就是压磁原理制造的。控制单元向压头提供激磁电源,处理由压头输出信号并将测量值传输给外接系统。与其它系统通讯的方式可以是模拟量输出,高速现场总线等。PFEA111/PFEA112控制单元可以由触摸键进行设置及调试。由于拥有友好的用户界面而非常易于实现这些功能。测量值在PFEA111/PFEA112显示,通过模拟量输出与外部显示或其他外围设备通讯。状态或报警信息在PFEA111/PFEA112控制单元上显示或经ProfisBus DP(仅对PFEA112有效)输出。

ABB张力计Millmate带钢张力测量-压头测量原理

压磁式传感器是利用磁性材料在机械力作用下导磁率发生变化的原理工作的。这种传感器由整块不锈钢制成,在不锈钢体上冲有四个孔。通过这四个孔缠绕有两组线圈,它们互成一定的角度。当在初级线圈中通以交变电流时,初级线圈中会产生磁场。因为初级和次级两组线圈是互成一定角度的,所以只要传感器上没有负载,次级线圈中就不会产生磁场。当在传感器的测量方向加以机械力时,初级线圈中的磁场传播方向发生变化,将次级线圈包容进了磁场。由于次级线圈中的磁场发生了变化,因此在该线圈中产生了感应电势。控制单元会将这个感应电势转换成一个与被测力对应成比例的直流电压信号。

ABB张力计Millmate带钢张力测量-压磁式压头的特点

压头由一整块不锈钢加工制成。只对测量方向的力敏感。其他方向的力由于压头的特殊结构设计而被压头吸收,从而对测量方向的力无任何影响。

  • 宽测量范围:测量范围为40:1,最大为额定量程的200%,最小为额定量程的5%。
  • 可重复的大过载容量:10倍于额定量程的电气过载能力,30余倍于额定量程的机械过载能力,没有塑性形变和疲劳现象。
  • 无需标定
  • 无物理漂移
  • 大功率传感器输出信号(100mV):大输出信号且采用载频,抗干扰性能优异。
  • 低阻抗输出(10欧姆):压头具有更好的抗噪性,输出信号对绝缘状况不敏感,更适合轧机的恶劣使用环境。压头保护等级为IP65,在有飞溅的现场可正常运行。

ABB张力计Millmate带钢张力测量-系统应用

  • 连续退火线 – 加热炉部分
  • 冷连轧轧机 – 入口张紧辊
  •  退火-酸洗线 – 转向辊
  • Sendzimir轧机
  • 3机架冷连轧机 – 中间机架

ABB张力计Millmate带钢张力测量系统给用户带来的好处

  • 提高产品质量
  • 减少不可预测的故障所造成的轧机停机,提高产量
  • 提高轧机的轧制速度
