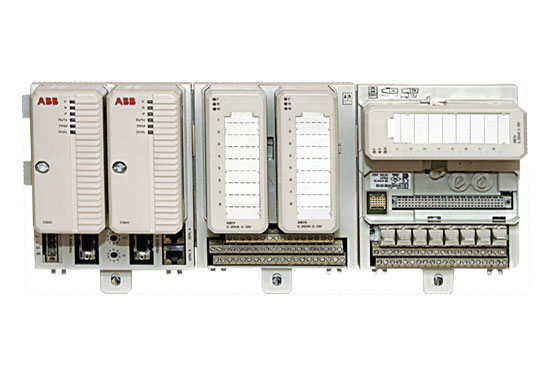

ABB S800 I/O概述
ABB S800 I／O是一种全面分布式的模块处理I／O系统，它通过工业标准的现场总线将主控制器与PLC(程序逻辑控制系统)联系起来。 由于其具有广泛的连通性，它适用于ABB和其他厂家生产的各种处理控制器和PLC．由于可以现场安装，靠近感应器和传动器，S800 I／O通过降低铺设电缆的成本来减少安装成本． 由于具有模块“热插拔”，“飞跃”重新配置和冗余选项等特。
模拟量I／O模件：
所有I／O模件均具备在组内实现与机架地之间电流隔离，每组为4或8通道。模件具有一系列标准模件状态显示对所有组态为4—20mA输入／输出模件和RTD及TC输入模件具备开路检测功能。
选型资料如下：
|
类型 |
描述 |
MTU |
| AI801 | 模拟量输入1*8通道，0~20mA，4~20mA，12bit，0.1％，输入阻抗250 欧，保护电压30V，隔离电压等级50V | |
| AI810 | 模拟量输入1*8通道，0~20mA，4~20mA，0~10V，2~10V12bit，0.1％，输入阻抗为250 欧，保护电压30V，隔离电压等级50V |
TU810 TU812 TU814 TU830 TU835 TU838 |
| AI820 | 模拟量差端输入1*4通道，-20~20mA，0~20mA，4~20mA，-5~5VO~5V，1~5V，-10V~10V，0~10V，2~10V，14bit+sign，0.1％CMV50V，输入阻抗为250欧，保护电压30V，隔离电压等级为50V |
TU810 TU812 TU814 TU830 |
| AI825 | 模拟量差端输入1*4通道—20+20mA 0(4)~20mA -10~0V，0(2)~10V输入阻抗250欧，14bit+sign，0.1％RIV 250V |
TU811 TU813 TU831 |
| AI830 | 模拟量输入1*8通道，Pt100(-80~80”C，-200~250”C-200~850”C)，Ni100(-60~180”C)，Ni120(-80~260”C)Cu10(-100~260”C) Resistor(0~400”C)，14bit，隔离电压等级为50V |
TU810 TU812 TU814 TU830 |
| AI835 | 模拟量输入1*8通道Termo Couples(TC)，TYPE B.C.E.J. K .N.R.S.T. Ulinear-30~75mV，14bit，隔离电压等级50V |
TU810 TU812 TU814 TU830 |
| AI843 | 热电偶输入，8通道，TC TYPE B.C.E.J. K .N.R.S.T. U -30~75mV，16bit先进模件诊测功能，应用于独立或冗余方式 |
TU844 TU845 (非冗余应用同A，810) |
| AI845 | 模拟量输入1*8通道，0~20mA，4~20mA，0~5V，1~5V，12bit，0.1％HART接口，隔离电压等级50V，先进模件诊测功能，应用于独立或冗余方式 |
TU844 TU845 |
| AI890 | 模拟量输入1*8通道，0~20mA，4~20mA，12bit，0.1％本安接口，隔离电压等级50V |
TU890 TU891 |
| AI893 | 模拟量输入1*8通道，RTD／TC，15bit+sign隔离电压等级50V |
TU890 TU891 |
| AI895 | 模拟量输入1*8通道，4~20mA，12bit，0.1％支持本安接口及HART协议通信接口，隔离电压等级50V |
TU890 TU891 |
| AO801 | 模拟量输出1*8通道，0~20mA，4~20mA，12bit，0.1％RL负载最大850 Ohms，隔离电压等级50V | |
| AO810 | 模拟量输出1*8通道，0~20mA，4~20mA，14bit，0.1％RL负载最大500／850 Ohms，隔离电压等级50V |
TU810 TU812 TU814 TU830 |
| AO820 | 模拟量输出4*1通道，-20~20mA，0~20mA，4~20mA-10~10V，0~10V，2~10V，12 bit+sign，0.1％每个通道隔离，电流输出最大负载RL，550 Ohms电压输出RL最小2k Ohms，隔离电压等级50V |
TU810 TU812 TU814 TU830 |
| AO845 | 模拟量输出1*8通道，4~20mA，12bit，0.1％HART接口，RL负载最大750 Ohms，隔离电压等级50V先进模件诊测功能，应用于独立或冗余方式 |
TU842 TU843 (非冗余应用同A，810) |
| AO890 | 模拟量输出1*8通道，O~20mA，4~20mA12bit，0.1％ 本安接口，负载RL最大750 Ohms，隔离电压等级50V |
TU890 TU891 |
| AO895 | 模拟量输出1*8通道，4~20mA，12bit，0.1％支持本安接口与HART通信接口，负载RL最大750 Ohms，隔离电压等级50V |
TU890 TU897 |
