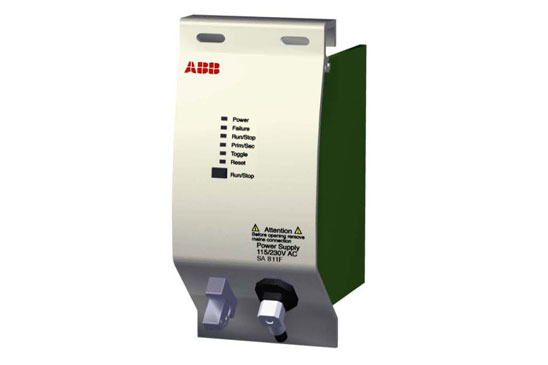

ABB FreeLance AC800F电源模件ABB SA801F/ABB SA811F/ABB SD802F/ABB SD812F

ABB FreeLance AC800F电源模件ABB SA801F/ABB SA811F/ABB SD802F/ABB SD812F

ABB FreeLance AC800F电源模件ABB SA801F/ABB SA811F/ABB SD802F/ABB SD812F，提供对CPU主板及E1，E2槽和F1…F4槽的模件供电，具备短路及过载保护功能。

ABB SA801F/ABB SA811F/ABB SD802F/ABB SD812F概述
ABB SA801F/ABB SA811F/ABB SD802F/ABB SD812F电源模件提供对CPU主板及E1，E2槽和F1…F4槽的模件供电。其中ABB SA811F及ABB SD812F电源能够提供高能量输出，适用PM803F应用。电源模件具备短路及过载保护功能，电源模件提供状态信号指示电源工作状态电源故障时可以保持输出至少20ms。电源模件只能插入到AC800F控制器最左边的P槽。电源模件还设置AC800F控制器的基本操作按钮及控制运运行状态指示灯显示。

电源模件特性

ABB  SA801F，115…230VAC电源模件特性

  • 宽输入电源范围115—230VAC，带EMC滤波
  • 3．3VDC+／—3％5A，5．0VDC+／—3％5A，总输出功率为26．5W
  • 输入及输出电压监控，提供电源故障信号
  • 过流检测及短路保护
  • 电源故障时输出保持20ms
  • 诊测接口(带EMC滤波)
  • 用于诊测数据的EEPROM
  • AC800FCPU主板的状态检测及操作元件

ABB  SA811F，115…230VAC电源模件特性

  • 宽输入电源范围115—230VAC，带EMC滤波
  • 3,3VDC+／—3％6,5A，5,0VDC+／—3％5,5A，总输出功率为35W
  • 适用于PM803F CPU主板
  • 输入及输出电压监控，提供电源故障信号
  • 过流检测及短路保护
  • 电源故障时输出保持20ms
  • 诊测接口(带EMC滤波)
  • 用于诊测数据的EEPROM
  • AC800FCPU主板的状态检测及操作元件

ABB  SD802F，24VDC电源模件特性

  • 双冗余24VDC+／—25％电源输入，带EMC滤波
  • 3．3VDC+／—3％5A，5．0VDC+／—3％5A，总输出功率为26．5W
  • 输入及输出电压监控，提供电源故障信号
  • 过流检测及短路保护
  • 电源故障时输出保持20ms
  • 自动切换输入电源
  • 诊测接口(带EMC滤波)
  • 用于诊测数据的EEPROM
  • AC800F CPU主板的状态检测及操作元件

ABB  SD812F，24VDC电源模件特性

  • 双冗余24VDC+／—25％电源输入，带EMC滤波
  • 3．3VDC+／—3％6．5A，5．0VDC+／—3％5．5A，总输出功率为35W
  • 输入及输出电压监控，提供电源故障信号
  • 过流检测及短路保护
  • 电源故障时输出保持20ms
  • 自动切换输入电源
  • 诊测接口(带EMC滤波)
  • 用于诊测数据的EEPROM
  • AC800FCPU主板的状态检测及操作元件
