H41q/H51q -Hima H41q/H51q安全模块技术参数详细介绍

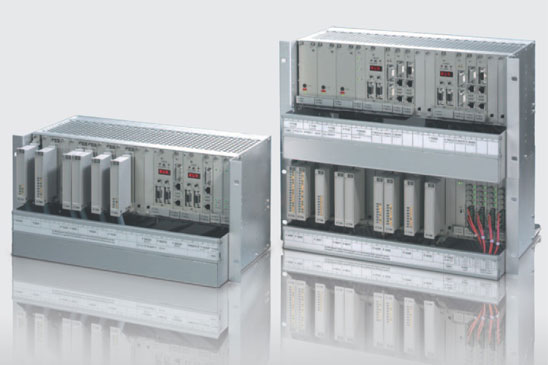

HIMA-H41qH51q图示

Hima H41q/H51q采用的是HI-Quad 安全技术,hima H41/51q-MS系统AK6\SIL3 & 较高的实用性,hima H41/51q-HS系统AK6/SIL3 & 高实用性,hima H41/51q-HRS系统AK6/SIL3 & 最高的实用性



HIMA-H41qH51q图示

Hima H41q/H51q采用的是HI-Quad 安全技术的成熟理念是提高生产力的关键。

Hima H41q/H51q-HI-Quad 安全技术的成熟理念概述:

• 在中央单元(CU)上设置了双CPU;
• 一个中央单元即可满足安全等级 AK6/SIL3
• CU之间的通讯由高速 双口RAM( DPR)来完成;
• 2oo4/QMR 结构 (Quadruple Modular Redundant);
• 最大的实用性和冗余容错结构(全冗余、两级容错)

hima H41/51q-MS系统AK6\SIL3 & 较高的实用性

• 系统的基本扫描周期达5ms;
• 基于HiQuad技术的CU结构,即使是单CU、单I/O 模件,系统仍能达到AK6\SIL3 的安全等级要求。

hima H41/51q-HS系统AK6/SIL3 & 高实用性

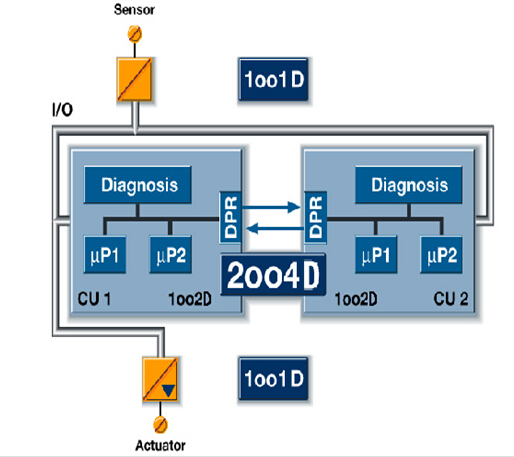

 H41q-51q-HS系统AK6-sil3高实用性

hima H41/51q-HRS系统AK6/SIL3 & 最高的实用性系统特点:

 无故障修复时间限制;
 实用性99.99%以上;
 平均无故障时间200年以上;
 系统故障诊断率99.99%以上,HIMA特有的冗余、容错和故障分离技术,使系统对硬件和软件诊断的准确性、及时性和灵敏度得到极大改善,使误报率和漏报率大幅降低。

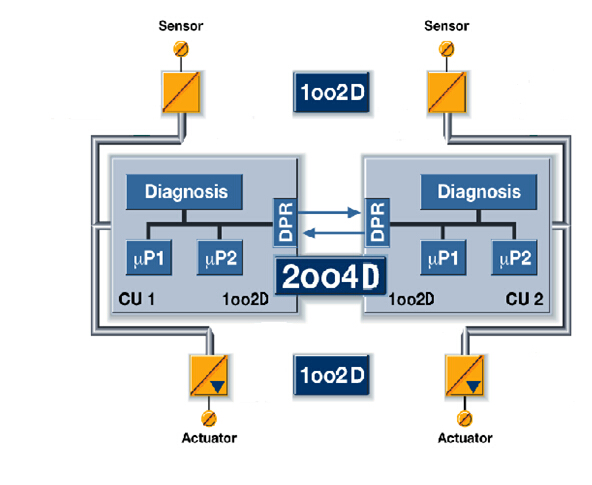

H41 51q-HRS系统最高的实用性

hima H41/51q 特点
>> 冗余配置的可选性使得系统设计具有极大的灵活性,以满足不同需求。
>> 物理上完全分离的冗余结构,消除了公共部分故障可能带来的致命风险。
>> 并列运行的冗余方式避免了卡件切换时可能引起的扰动,实现了真正意义的“热插拔”。
>> 低密度的i/o模件使得卡件故障的风险进一步分散。
>> 直观的编程、多种集成和通讯方式选择。
>> 1997年开始在全球使用,并且在技术上不断创新。至今“四重化”的结构模式几乎被所有新开发的esd系统所沿用。
Hima H41q/H51q可以为您实现更大的效率

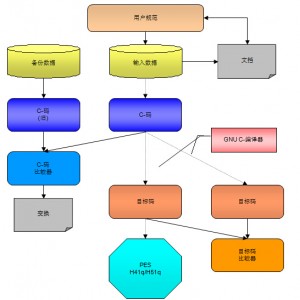

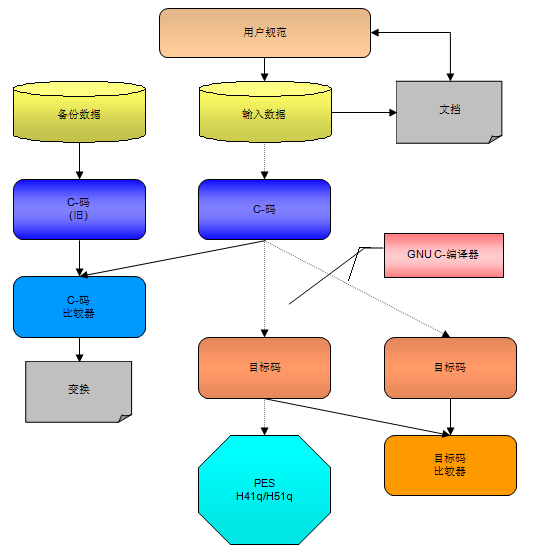

Hima-H41q-H51q可以为您实现更大的效率
• 当对系统的应用程序进行修改时,可以在线下装;
• H51q/H41q 系列不需要全部逻辑功能的重新测试;
• 仅仅测试修改部分即可。
