H41q/H51q系统为CPU四重化结构(Qmr-quadruple modular redundant),即系统的中央控制单元共有四个微处理器,每二个微处理器集成在一块CU模件上,再由两块同样的CU模件构成中央控制单元。

 黑马安全系统可编程电子系统(PES)HIQuad系统主要包括H41q和H51q两个系列,它们基于同样的硬件和软件,是第三代经生产实践验证的HIMA PES系统。它能够利用个人计算机进行灵活的用户组态、监测和事件记录,其出色的性能为生产控制提供最安全的控制保障。

黑马安全系统的H41q/H51q系统为CPU四重化结构(Qmr-quadruple modular redundant),即系统的中央控制单元共有四个微处理器,每二个微处理器集成在一块CU模件上,再由两块同样的CU模件构成中央控制单元。一块CU模件即构成1oo2d结构,HIMA的1oo2d结构产品就可以满足AK6/Sil3的安全标准。为了向用户提供最大的可利用性,采用双1oo2d结构,即2oo4d结构。在冗余结构的情况下,高速双重RAM接口(DPR)使两个中央单元通讯,从而解决了无故障修复时间限制的难题。其容错功能使系统中的任何一个部件发生故障,均不影响系统的正常运行。

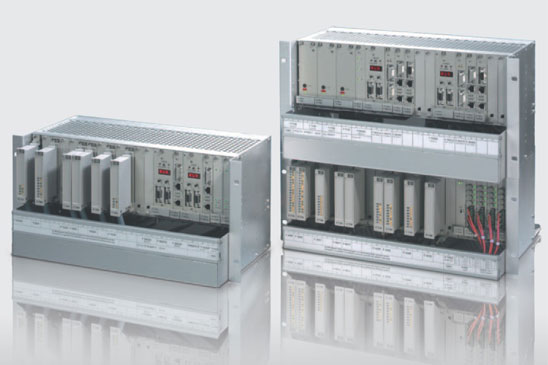

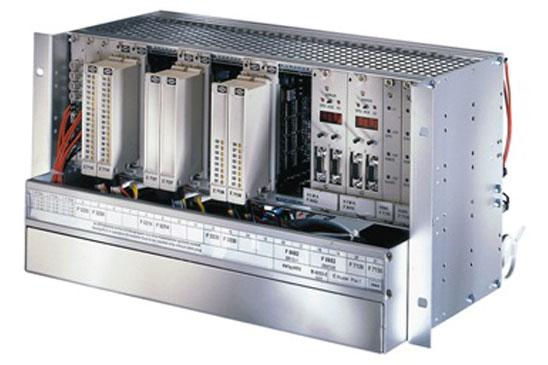

黑马安全系统的H41q系列是紧凑型系统,它主要由5单元高的19英寸机架构成。 中央机架容纳了所有部件, 包括中央单元、接口、通讯模件、电源和配电系统以及输入输出模件。

  • 2个CU模件和2个通讯模件
  • 集成的HIMA安全冗余系统
  • 可装13块IO卡(最多208 I/O点)
  • 2块电源卡(F7130A)

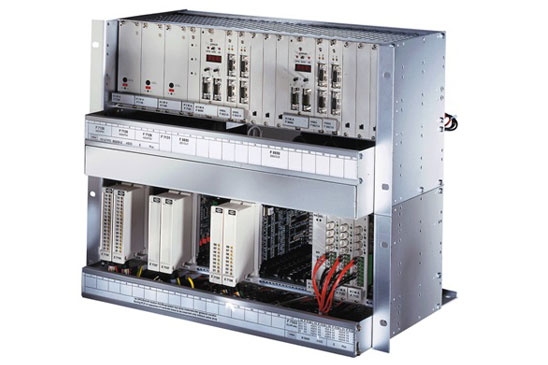

黑马安全系统的H51q系列采用标准模块化结构,由5单元高的19英寸机架及最多16个4单元高的19英寸输入/输出子机架组成。中央机架包括中央单元、接口、通讯模件、监视和电源模件。

主机架

  • 2个CU模件,最多5个通讯模件CM
  • 3块电源卡:24Vdc/5Vdc
  • 1块电源监视卡(F7131)

I/O机架包括

  • 最多可以有4个配电模件
  • 最多16个。

卡件

  • 冗余的一对卡件分别装在上下两个不同的卡笼里
  • 卡件热插拔更换
  • 冗余卡件并列运行





黑马安全系统 H41q/H51q – 特点

  • 冗余配置的可选性使得系统设计具有极大的灵活性,以满足不同需求。
  • 物理上完全分离的冗余结构,消除了公共部分故障可能带来的致命风险。
  • 并列运行的冗余方式避免了卡件切换时可能引起的扰动,实现了真正意义的“热插拔”。
  • 低密度的I/O模件使得卡件故障的风险进一步分散。
  • 直观的编程、多种集成和通讯方式选择。
  • 1997年开始在全球使用,并且在技术上不断创新。至今“四重化”的结构模式几乎被所有新开发的esd系统所沿用。



黑马安全系统H41q/H51q常用IO卡件:

F3236-数字量输入模件-16通道

F3237-数字量输入模件-08通道-带线路检测功能

F3330-数字量输出模件-08通道

F3331-数字量输出模件-08通道-带线路检测功能

F6217-模拟量输入模件-08通道

F6706-模拟量输入模件-02通道

黑马安全系统 H41q/H51q常用通讯卡件:

F8621A-协处理器模块,用于MODBUS通讯-2个484通讯接口

F8627-以太网通讯模块,用于POC通讯-RJ-12,RJ-45

F8628-Profibus-DP通讯模块-9-pole Min-D
