NDC测厚仪和NDC X射线镀层测量仪FVXR-1

NDC X射线镀层测量仪FVXR-1是钢板带金属涂层测量领域较先进的在线非接触探测系统,应用在冶金行业镀锌线(镀锌、镀锌退火、铝锌线),镀锡、镀铜、镀镍等。

NDC X射线镀层测量仪FVXR-1系列是钢板带金属涂层测量领域较先进的在线非接触探测系统。锌、铝或锡涂料的测量是利用板带发射的荧光曝光在高压X射线辐射下进行的。

在线扫描制假和探测头是非常坚固的,为适用于涂层线的高温而设计的。传感器和电子元件为异常广泛的涂层范围提供快速精确的测量。现代化封闭回路系统对测量仪信息的整合是简单迅速的。由于其杰出的板带表面覆盖率,NDC FVXR-1是高质量金属涂层线的较好选择。

NDC集团的领导能力和专业技术提供了无与伦比的产品特性,如独特的带钢单向皱纹探测配置(锌涂层端面上沿长度方向的超重条纹)和应用于退火线的先进的铁含量成分测量。

NDC X射线镀层测量仪FVXR-1应用:

镀锌线

退火线

镀铝线

镀锡线

电解线

NDC X射线镀层测量仪FVXR-1系列产品

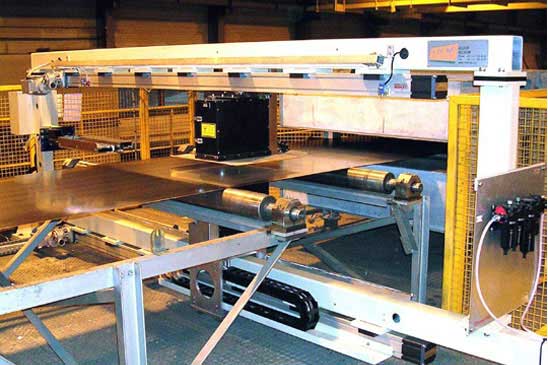

NDC FVXR-1测量仪提供具有顶部和底部两个独立驱动器的O型架,或安装在马鞍辊附近的分型架。

NDC FVXR-1 Zn:20-450g/m2/边(镀锌线,热镀锌铝线)

NDC FVXR-1 Zn/Fe:锌20-450g/m2/边,铁6-13%(退火线)。

NDC FVXR-1 Al:10-180g/m2/边(热镀铝锌)。

NDC FVXR-1 Sn:0-25g/m2/边(镀锡线)

可选配置:

NDC FVXR-1 R:带钢单向皱纹探测装置



NDC X射线镀层测量仪FVXR-1测量原理

NDC FVXR-1 测量仪利用X射线束激发金属能或荧光来测量金属涂层。金属涂层原子吸收这些X射线后,带有一定能量的光子从原子力释放出来。释放光子所需能量的大小取决于涂料的多少,一个环形离子室被用来接收这些能量并将之转换为一个信号,测量仪计算机在高频下处理这个信号来测量涂层重量。

传感器元件根据被测涂料的不同来优化和标定。测量仪是用在实验室测量从生产线取得的真实样品来标定的。每一种涂料都有其特定的标定曲线。

NDC FVXR-1 测量仪的设计利用有效的离子室,对信号处理计算机长距离均匀放大及传输的测量信号来保证在低时间常数(10ms)上的低统计干扰。

探测头

NDC集团FVXR-1 X射线源提供杰出的通量稳定性。通量稳定性表示了卷板和卷板之间的稳定性和低干扰性,金属陶瓷管技术还延长了X射线源的寿命。

每一个探测头都包含测量所需的所有电子元件,包括带控制装置的X射线高压发生器和X射线冷却管,还有一个振荡水封闭回路。这种设计提供了再维修保养和运行商的绝对优势:可移动电缆车里没有高压电缆。更好的测量稳定性和抗干扰性。

如果需要,只需一个人就可以迅速地把完整的探测头部分拆卸下来。探测头部分只有二十公斤重。探测头的橱柜式设计使得操作员可以直接接触任何传感器元件并且减低了维修时间。高压供应源和X射线管是独立分离的元件。因此,一旦出现问题,只需更换出问题的那个元件,这大大减少了年检费用。

支架和驱动器

根据安装要求选择O型架或分离架。顶部和底部的探测头的定位由两个分离的带内置定位编码器的重型马达来进行,精确度为+/-1mm(0.004英寸)。

探测头线性运行导向设计适用于高负载及长时间可靠性。

在线测量

长方形束准直仪比圆形束准直仪能提供更好的涂层轮廓分辨率。由于探测头的定位精度和边缘测定为+/-1mm(0.004英寸),测量仪可以在离钢板边缘一毫米的地方测量涂层重量。

利用UNI500电子系统的高定位精确及处理能力尅完全消除在前进和后退方向上的测量偏移,即使是在最大扫描速度(300mm/s)时也没有偏差。

顶部和底部的探测头可以扫描,独立扫描或扫描同一点。这为测量仪提供了高度操作软性。例如。一个探测头可以被临时定位为近距离边缘扫描(单向皱纹探测),同时另一个探测头持续扫描全部涂层外形,

操作员可以在30至300mm/s内选择四种扫描速度中的一种。高速扫描向气刀封闭回路控制器提供每卷上更多的涂层重量结果。

NDC X射线镀层测量仪FVXR-1 铁含量测量

镀锌层退火线需要在线含铁百分比或“合金度”数据,NDC集团提供锌涂层和铁百分比组合传感器。铁含量传感器是根据锌/铁分子出现在带钢表面时量化带钢反射率来运行的。这种测量方法通过简单地标定和维护过程提供精确可靠的测量结果。铁含传感器是一个附加在锌涂层传感器上传感器橱柜。

NDC X射线镀层测量仪FVXR-1 单向皱纹探测

单向皱纹是锌涂料溢出的纵向窄条(2-5mm 宽)。单向皱纹,主要由于气刀缝阻塞而形成,经常出现在带钢边缘,但也有可能发生在钢带的任何地方。在单向皱纹形成的早期探测出来可以使操作员即时采取措施,由此而改进涂层质量。

利用NDC FVXR-1设计上的所有技术优势发明了一种特殊的结合了探测单向皱纹所需大面积高清晰度的探测头,同事仍旧保持了涂层端面测量时的低传感器噪音。

NDC X射线镀层测量仪FVXR-1 数据处理

UNI500测量软件包为所有的NDC 测量仪提供测量软件平台,在UNI500可靠和快速的测量平台上,测量系统具有的公用设施为:

工业计算机

有效、实时的开放系统处理全部测量数据、通讯和功能。多功能-多用户系统包括一个可以长期储存详细测量数据、事件和报警的关系数据库。

人机接口(HMI)以图表的形式显示系统数据和状态,如趋势图、立面图和直方图等。人机接口非常易于用户的编辑。

从多个地点连接到UNI500系统上的多个人机接口可以实时显示不同测量点的测量信息。

NDC X射线镀层测量仪FVXR-1系统的主要特点

  • 快速精确的测量(10ms稳定),带有长方形束准直仪。
  • 内置X射线源的可靠轻便的探测头橱柜式设计使维护简单化。
  • 长寿命的金属陶瓷X射线管技术。
  • 高负载探测头线性移动装置。
  • 独特的单向皱纹探测设计。
  • 铁含量(合金度)测量选项用于镀锌层退火线。
  • 坚固的工业设计。
  • 柔性人家接口软件包提供如趋势图,立面图和直方图等显示。
  • 标准解调器功能提供即时远程服务接入,运行测定所需的数据传输和软件升级。
