NDC ROMETER光学平直度仪参数
NDC ROMETER光学平直度仪广泛应用于钢铁冶炼厂热轧、精轧、卷取、炉卷轧机、厚板、冷轧、处理线等工段,可以和NDC宽度测量仪W100组合使用。用于测量带钢的平直度和宽度。
NDC ROMETER 光学平直度仪是结合多年在激光测量技术和轧机处理控制上的经验开发成功的,在全世界有62台平直度仪正在运行,其中一些已经工作长达18年之久。
NDC ROMETER F100/F200简单独特的设计提供高性能指标以满足大多数操作人员的要求。更为重要的是NDC ROMETER F100/F200的价格非常具有竞争力。NDC ROMETER F100沿钢板宽度方向固定布置多达15束激光,而NDC ROMETER F200采用中心点三点激光固定、边部可移动布置(每侧布置一套三点)。这一设计保证可调节激光束能最佳匹配钢板的宽度和跟踪钢板中心的偏差(边部跟踪功能)。
这一平直度测量原理源于比较沿钢板宽度布置的长度曲线和以输出对称或非对称的不平直度两组幅值信号,这些信号被输送到轧钢自动平直度控制仪(afc)以便于优化最终的平直度。
NDC ROMETER F100/F200几乎解决了由于钢板运动而造成的全部误差(如弹跳、抖动、漂移和摆动),而这些误差常常对其它平直度测量仪产生影响,同时还提供更快和更超前的平直度检测。
ROMETER F100/F200可以和W100无背光测宽仪组合。
NDC ROMETER 光学平直度仪应用
※ 热轧精轧机出口
※ 热轧卷取机入口
※ 炉卷轧机
※ 厚板轧机
※ 酸洗机入口
※ 处理线
[ NDC ROMETER F100/F200系列 ]
NDC ROMETER F100/F200用于恶劣的轧钢环境下的高精度测量,非常适合薄带轧制控制和超前平直度控制。软件和硬件的模块化结构满足不同的应用要求,基本型号为:
※ NDC ROMETER F100-1/F200-1:单点多通道,用于带材测量(厚度>2.5mm)。
※ NDC ROMETER F100-2/F200-2:亮点多通道。用于带材测量(厚度<2.5mm)或无摆动的板材。
※NDC ROMETER F100-3/F200-3:三点多通道,用于带材测量(厚度<2.5mm)或无摆动的板材。
W100测宽仪可以与所有六种平直度仪组合使用。
NDC ROMETER F100/F200的设计理念
NDC ROMETER F100/F200采用IRM集团独家拥有的经过多年考验的光学技术(应用在平直度、距离、宽度、厚度和速度上)来设计的;异常稳定的测量臂固定全部的测量光学元件,长寿命的激光半导体灯源系统和面阵列摄像头(光学非对齐自动补偿)。
三点测量方式
NDC ROMETER F100/F200是基于三点测量方式测量的:所有的测量曲线沿宽度布置,测量沿卷曲方向设三点间隔500mm的激光。可调节的面阵列接受三点激光的反射。
每次钢板移动50mm的同时测量所有激光点,每一条曲线上三测量点提供给系统带有三个变量的等式(垂直方向钢板的运动、钢板的旋转和平直度高度),由此可以获得真实的平直度幅度。
有效直观的平直度浪型高度变化被统一于计算曲线长度和平直度指数。这一方法提供沿轧制方向平滑(由于增量)、快速和连续的平直度测量。
NDC ROMETER F100-c/F200-c组合测宽仪
NDC ROMETER F100/F200和W100测宽仪的组合提供最佳经济方案。
NDC ROMETER测宽仪有两大特点:
激光照射灯(不受边部温度的影响)和多相立体校正(基于ROMETER的高度测量),杜绝全部操作影响:弹跳、抖动、平直度超差、尾部漂移。该仪器提供无法超越的宽度变化值和中心线偏差。更为重要的是,系统无须背光源(与安装和调试费用有光)也无须额外的维护(与ROMETER一样的测量箱体和系统)。
NDC ROMETER F100/F200的优势:
※ 真正的平直度测量仪,钢板的运动不会影响测量精度。
※ 良好的横向分辨率:沿宽度方向可有15条测量曲线(NDC ROMETER F100)或9条部分可移动的测量曲线(NDC ROMETER F200)。
※ 快速头尾响应(2点和3点测量):当钢板通过测量单元一米后测量输出可以应用在自动平直度控制(afc)上。而且测量输出是每间隔50mm更新输出,与钢板速度无光(可达25m/s)。
※ 快递边部跟踪(0.3s)(仅用于F200)。
※ 可以更加接近轧机布置测量仪(4米),可提供最小的非控制区5米(4米+1米)。
※ 有限的测量区间:150mm沿轧制方向(无须为避免蒸汽和水保持更多的区间)。

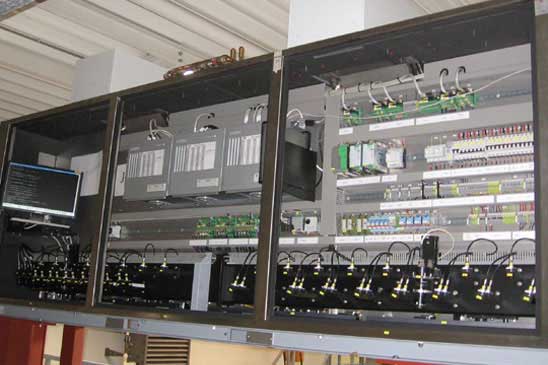

※ 紧凑的测量箱体:考虑测量环境的恶劣(不锈钢箱体、密封防蒸汽和水、可控冷却水)和简单的维护。
※ 低安装和调试成本:独立的测量箱体安装在开放的平台上。
※ 高可靠性(一体化设计、无移动部件、长寿命元件)。
※ 低维护成本。
※ 内置调制解调器可进行在线远程接入。
※ 根据应用不同,可以选择1,2,3点测量方式。
NDC ROMETER平直度仪技术参数
ROMETER F100 ROMETER F200
产品宽度 热轧 到2.2m 到2.2m
厚度 到5m 到5m
钢板温度 环境温度到1100℃ 环境温度到1100℃
钢板速度 到25m/s 到25m/s
高度分辨率(2σ) 0.15mm 0.10mm
高度重复性(2σ) 0.40mm 0.30mm
平直度精度(2σ) 2%(10-100i-unit) 1.5%(10-100i-unit)
更新速率 间隔50mm(高度和宽度)
在线边部跟踪 无 <300ms
数据处理 多任务-实时操作系统
人机接口显示 Windows 2000,windows xp,用户组态
摄像头 2d 1024×1024 pixel
激光头(点+线) 半导体激光器,685nm,60mw
传感器箱体 热轧 IP65,CA W2500*D520*H1600mm
厚板 IP65,CA W5000*D520*H1600mm
