NDC T100光学测厚仪
NDC T100光学测厚仪,顶级光学测厚仪。NDC T100光学测厚仪特殊设计的、高稳定性的、水冷却的C型架,保护框架和微小体积保证测厚仪在恶劣的测量环境下正常运行。

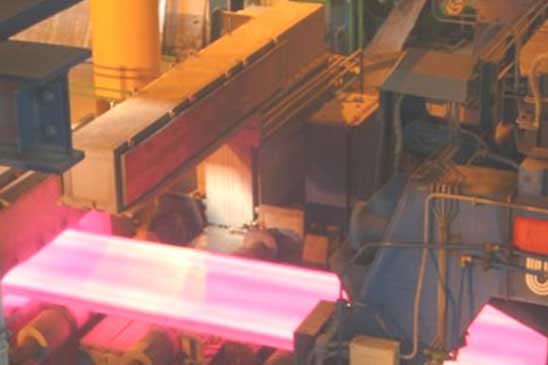

NDC T100光学测厚仪是以光学三角测量法为基础使用多路激光源进行测量的。1997年,两台t100安装在铝热轧厂,以可靠的运行、稳定的精度运行到现在。这一测量系统包括两套扫描c-型架和一体化控制系统。
NDC T100的其他产品应用在钢铁领域,如连铸、初轧,以提供可读取的契度和凸度测量。
这一系列的所有产品都装备有特殊设计的、高稳定性的、水冷却的c-型架。保护框架和微小体积保证测厚仪在恶劣的测量环境下正常运行。
同其他的NDC集团系统一样,NDC t100系统也是以非凡的uni500软硬件为控制平台。uni500系统提供一个用于传感器处理、功能控制和操作/网络接口的稳定灵活的平台。
NDC T100光学测厚仪应用
● 加热炉
● 连铸
● 初轧
● 热轧初轧机
● 厚板
NDC T100光学测厚仪产品系列
NDC T100使用的半导体激光元件和阵列摄像技术,已被证明在铝带和钢铁领域测量中心点厚度和凸度有较为成功的应用。
NDC全部的t系列以高可靠性和高精度而长期稳定地运行在恶劣的工业环境下。
◆ NDC T100 hd : 重型中心点测厚。
◆ NDC T100 hd-s : 重型契度和凸度测量仪(扫描c型架)
◆ NDC T100 hd-3p : 重型契度和凸度测量仪(一个中心线探测头+两个边部控制探测头)
◆ NDC T100-hd双头: 重型双头测量仪(双型架由一个控制器控制)
◆ NDC T100 hp : 高精度测厚仪(铝带和冷轧应用)
◆ NDC T100 hp-s : 高精度契度和凸度测量仪
◆ NDC T100 hp双头: 高精度双头测量仪(双型架由一个控制器控制)
NDC T100光学测厚仪技术参数
T100 hd T100 hp
热轧:连铸、初轧 铝带轧机:初轧、热往复轧机
板坯宽度 到5m 到5m
板坯温度 到1200℃ 到600℃
板坯速度 到10m/s 到10m/s
板坯厚度范围 25-500mm 12-500mm
测量分辨率(2σ) 12μm 5μm
测量精度(2σ) 厚度 12μm 5μm
契度和凸度 12μm 5μm
测量数据更新率 5ms 5ms
c-型架扫描速度 max 200mm/s max 200mm/s
==========================
摄像头 ccd 4096 pixel
激光器 半导体激光器,685nm,60mw
自动振动补偿(ocs) 2d,1024x1024pix
数据处理 多功能实时操作系统
人机接口显示 windows 2000,windows xp,用户编辑
==========================
c-型架 悬臂尺寸 500x500mm
高度 3000mm
长度 4500mm
保护等级 ip65
NDC T100光学测厚仪原理和设计理念
NDC T100光学测厚仪是由基于多年经验的NDC集团独立发展并应用在厚度、宽度和速度测量的技术。系统由可以完全避免测量元件振动的异常坚固的测量臂、长寿命半导体激光器和阵列摄像头组成。可以自动使用测量表面的反射变化。
产品厚度是通过计算测量框架的气隙和每一端到测量对象表面的和的差值取得的。如图所示,测量的精度取决于三角测量法的精度和c-型架的稳定性。
NDC T100光学测厚仪的框架被设计成适应不同的测量环境如连铸和初轧的需要。由于采用水冷却管状结构,可以通过多个开口在c型架上的边门非常方便地安装内部元件。附加的外部水冷却通过气/水交换器内部的空气循环冷却。这一设计保证c型架缝隙在恶劣的测量环境下的稳定性。三角测量元件安装在c型架上。同时c型架可以离线进行标定和维护。
NDC T100光学测厚仪包括能提高测量水平的辅助功能:
※ 光学补偿系统(ocs)测量和补偿剩余c型架气隙的变化
※ 自动标定
※ 先进的软件算法
※ 防尘防水蒸汽的c型架摄像头和激光束从透光孔直接导向板坯表面,透光孔无间断地接受干净空气的吹扫
※ ISO认证和可溯源的效验工具可用于离线标定
※ 较好扫描功能,扫描速度可变(标准50mm/s边部和200mm/s全断面),边部测量精度为+/-1mm和高分辨率位置计数器共同完成断面轮廓测量。
NDC T100光学测厚仪的优点
※ 有效降低费用,不像放射线和高压x射线必须穿透钢板;无须射线保护、放射源检查和使用许可。
※ 高精度测量:
– 与被测物体成分无光
– 与通行线和通行角度的变化无光
– 自动适应反射面的变化
– 自动、多极标定
※ 快速扫描(200m/s)获得多重断面、凸度和契度
※ 全封闭c型架防止蒸汽、杂质和氧化物的影响,内外部冷却,紧凑的设计适合拥挤的轧钢车间的需求并提供简单有效的内部仪表维护
※ 低维护成本
※ 通过内部解调器可以进行远程诊断
