NDC X射线中能测厚仪TVXR-1

NDC X射线中能测厚仪TVXR-1卓越于X射线和同位案测量领域

NDC X射线中能测厚仪TVXR-1是“金属工业厚度测量的领导者”

NDC X射线中能测厚仪广泛应用在板带材和涂层厚度(镀锌、锡、铝)的精确可靠的厚度测量方面。

NDC X射线中能测厚仪提供在线非接触式测量。
传感器采用同位素放射或X-射线和电离室组成可靠稳定的测量系统。
所有的传感器由先进的UNl 500测量系统计算机统一管理，提供灵活可靠的测量平台，满足单一或多个传感器的控制、显示、通讯和人机接口的要求。
系统的机械和电器结构设计完全按照使用和可靠性的标准来设计，是真正意义上的现代测量仪表。

NDC X射线中能测厚仪TVXR-1应用
·冷轧(连轧、往复轧机、Z型轧机)

·平整机

·镀锌线

·镀锡线

·退火线

·酸洗线

·分卷线

·平整线

厚度和涂层测量描述

NDC X射线中能测厚仪TVXR-1均以UNI 500测量平台为基础。按照厚度测量和涂层范围不同，传感器可以选择最佳的射线源和能量。测量范围为o．1 mm-25mm。C型架的尺寸、驱动系统的类型(中心点或扫描式)及多个传感器的统一控制均可以按照用户要求做出合理的选型。
NDC X射线测量仪：
TVXR-1：                             0．1—3．5mm(20-60kV，固定设置)。
TVXR-2：                             0．25-25mm(60-160v，固定设置)。
NDC同位素测量仪：
THAM-2LS：                     0.25-5mm(241Am1Ci，低速(50ms)。
THAM-2HS：                    0．25-5mm(241Am 3Ci，低速(22ms)。
NDC涂层测量仪：
FVXR-12n：20-450g／m2／边0(·射线)应用于电镀锌、热镀锌、镀锌退火
FVXR-1Zn／AI：与FVXR-1一样测量Zn／AI(10-180g／m2／边(X·射线))。
FVXR-1Sn：0-25g／m2／边(X-射线)，锡涂层测量。

NDC集团厚度UNI500测量系统的主要特点：

1、高精度的测量和可靠的操作功能。

2、基于板材生产的共性所建立的统一软硬件平台为冷轧及其处理线提供各种不同传感器。

3、高运行率（>99.8%）由多年的生产经验和卓越的电气机械设计保证。

4、低维护成本，可以增加运行时间和与其他供货商的标准零件互换。

5、标准调制解调器配置提供远程诊断接入，数据传输和软件更新。

NDC X射线中能测厚仪卓越于x射线和同位素测量领域

NDC X射线中能测厚仪测量原理

NDC X射线中能测厚仪通过精确测量穿透金属的一定能量束(X射线或同位素)的衰减量来测量厚度。由于传感器固有的特性源于射线源和检测器的设计，NDC X射线中能测厚仪根本无需
标定样板和测量目标的偏差。正是这种高度稳定性使得所有的传感器(X-射线或同位素)得以在工厂完成一次性校正’并且提供覆盖全量程范围的一致精度而不只是“在”或“靠近”目标的厚度。
NDC X射线中能测厚仪提供每一个等级的合金补偿曲线。作为选项，全物理模式(CPM)在已知化学成分的基础上通过计算独特的补偿曲线来获得更高的精度。

该系统的设计保证在低时间常数下的最小统计噪音。高效的电离室和合理的电路设计确保传输和放大测量信号的真实性。
UNl 500测量软件包为所有的厚度和涂层测量仪提供测量软件平台’在UNl 500可靠和快速响应的测量平台上，测量系统具有的功能为：

·工业计算机。
·有效、实时的开放系统处理全部的测量数据、通讯和功能。多功能·多用户系统包括一个可以长期存储详细测量数据、事件和警报的关系数据库。
人机接口(HMl)以图表的形式显示系统数据和状态，如趋势图、立面图和直方图等。人机接口非常易于用户的编辑。
在多个地点连接到UNl 500系统上的多个人机接口可以实时显示不同测量点的测量信息。作为选项，该显示可以包含用于打印或存储数据的产品报告，选项以便于可溯、分析和下载。人机接口联结的轧机网络支持外部存储功能以存储数年的数据(测量值、校正文件、报警等)。

X射线源

全部NDC集团的X线源均可提供长时间卓越的连续稳定的重复测量。对于每个测量单元可接受的指标是在8小时以上保证0．05％，在很多时候为o．02％。每个测量单元均反馈到UNI500系统，可以快速自动地启动，即便在长时间的关闭后也可以保证同样的操作。所有的新型号和老型号设备是可以完全互换的’比以前为用户提供更多的备件和操作选择。

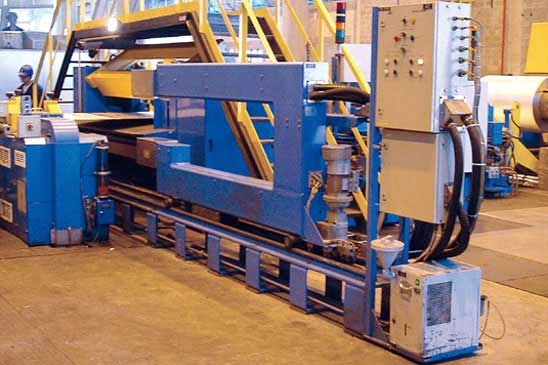

C型架和传感器箱体

C型架和传感器箱体为传感器提供高可靠的机械平台。专门为恶劣的工厂环境而设计：热辐射、振动、轧机磨损、冷却水等。框架的设计完全满足不同轧机和生产线的要求’无须牺牲轧机的操作。在可移动系统中提供标准气动、电动或液动(可选)装置。顶部和底部的跟踪系统可以满足不同安装空间的要求。所有的框架均采用带保护套管的电缆和设备连接，同时提供电缆小车(可选)。此外还提供单框架双探头以满足用户要求：在穿带时该“摆动头”组合激光测速仪来开启测量缝。

涂层厚度传感器

FXVR-1可以测量不同金属涂层’如锌、铝(或混合)和锡。传感器采用X射线荧光计精确测量涂层。每个传感器(顶部和底部)使用XR-70(X射线源)和特殊环型电离室共同提供高稳定性和高精度测量厚度。传感器安装在扫描平台上。每个传感器的驱动是完全独立的’提供高系统运行率和灵活性。例如一台传感器在固定位置测量的同时另外一台传感器可以进行扫描。几个传感器也可以在同一位置同步测量。驱动装置允许高速扫描而不用牺牲边部测量。测量精度和重复性与扫描方向无关。分离扫描平台可以更加靠近马鞍辊。

NDC同位素测量仪

THAM-2是传统同位素厚度测量仪，由1或3Ci的241Am放射源和电离室组成。
为轧制和处理线提供稳定和可信赖的厚度测量。IRM集团的THAM-2测厚仪
具有的独特功能为：
1、1或3Ci射线源通常用于50ms或20ms响应。
2、三重保护罩和可靠的快门适用于最为恶劣的环境。每个快门均设计有失败关闭功能和在全开或全关时的绝对位置检测(可选)。
3、低噪音和低通行线敏感度测量。
4、仅有一个可移动部件的非常可靠的传感器。
