NDC光学测宽仪W10/NDC光学测宽仪W100

IRM光学测宽仪W10/IRM光学测宽仪W100,杰出的金属工业宽度测量仪。以激光遥测和应用为基础,提供在线非接触测量,系统的机械和电气设计保证最稳定可靠的测量。

NDC光学测宽仪W10/NDC光学测宽仪W100是杰出的金属工业宽度测量仪。

NDC光学测宽仪W10/NDC光学测宽仪W100被广泛应用在物理量的精确可靠的测量上,如:铝板、钢材极其它有色金属产品的距离、宽度、速度、厚度和平直度的测量。

NDC光学测宽仪W10/NDC光学测宽仪W100是以激光遥测和应用为基础,提供在线非接触测量,用于生产过程分析和系统通讯,测量平台采用先进的UNI500测量系统保证灵活性和可靠性。系统的机械和电气设计保证最稳定可靠的测量。

NDC集团光学系统保证为全球提供每周7天每天24小时的服务热线和远程系统接入。

NDC光学测宽仪W10/NDC光学测宽仪W100应用

※  加热炉

※  初轧

※  热轧精轧

※  热轧卷取

※  炉卷轧机

※  厚板轧机

※  酸洗线

※  冷轧线

※  平整/分切线

※  涂镀线

NDC宽度测量仪的产品系列

NDC集团采用全新的半导体激光器和面阵列摄像技术。即使在最为恶劣的环境下亦可保证测量稳定。

●  板坯测量仪

NDC W10*2:采用双测量器从边部测量板坯宽度。

NDC W10*3:采用三测量器从边部测量板坯宽度和倾斜度。

NDC W10*4:采用四测量器从边部测量板坯度宽、倾斜和镰刀弯。

●  板带材测量仪

NDC W100:从顶部或者底部测量,最小值为2.2米(多角度立体测量)。

NDC W100-p:从顶部或者底部测量,最小值为5米(多角度立体测量)。

●  冷轧和处理线宽度仪

NDC W100-a:从顶部或者底部测量,最小值为2.2米(多角度立体测量)。

以上的NDC W100系列均可以按照以下选项升级:

形状测量:板坯/厚板头尾形状测量。

cso-t: 最佳剪切识别功能,包括形状识别和剪切点的设定。

f100:  宽度和平直度测量(1、2、3激光点)

NDC光学测宽仪W10/NDC光学测宽仪W100的设计理念

NDC光学测宽仪W10/NDC光学测宽仪W100采用众所周知的irm独有的测量技术。卓越的测宽仪由牢固安装全部光学元件的测量支架、长寿命半导体激光灯、面阵列摄像头(带自动光学偏移补偿)等仪器组成可以自动快速测量表面反射调节。

传感器箱体设计可以适应恶劣的测量环境,在维护时可以打开侧门方便地维护。测量箱体内的温度通过空气/水换热器提供大量的冷却循环空气,换热器采用温控的冷却水。

通过测量窗由摄像头和半导体激光器从测量测量钢板的宽度,测量光路由大量清洁空气吹扫。

NDC测宽仪W10和NDC测宽仪W100有ISO认证的标准板和校验工具在线校验。

NDC测宽仪W10和NDC测宽仪W100是以UNI 500为测量平台,提供稳定可靠的快速测量功能。系统有工业计算机和多功能实时操作系统处理测量数据、通讯和功能处理。这一多功能多用户的系统还包括一个关系数据库,可以储存多月的详细测量数据、事件和报警。

人机接口以图表的方式显示系统数据和状态,如趋势图和形状画面显示,便于用户使用。

UNI500可以连接多个人机接口,提供不同地点的实时显示。显示报告包括摘要,可以在测量完成后打印或存储备用、分析和下载。外部存储功能可以存储多达数月的数据(测量值、标定文件、报警等)并连接到轧制计算机。

测宽仪可以通过内部调制解调器进行远程维护支持。

NDC测宽仪W10

NDC测宽仪W10由两台距离测量仪从边部测量。每个传感器包含两个或多个半导体激光器和二维摄像头。三角测量法配合独有的多分像束技术测量钢板的宽度;同时多束激光不仅提供准确的宽度而且还提供边部形状。

在一侧增加一个或二个测量器则可以测量宽度、倾斜度和镰刀弯。典型地应用在连铸、加热炉、初轧和厚板轧机上。

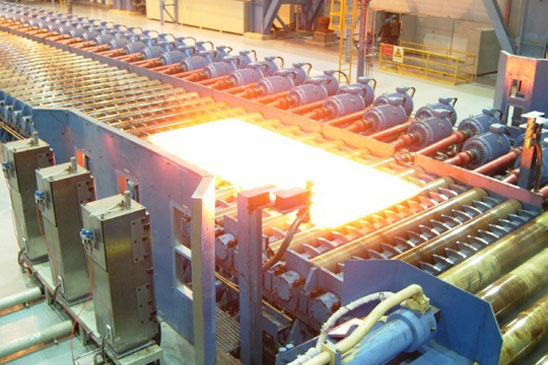

测量箱体可以安装在辊道两侧一米处,允许在非常狭窄的安装区域内测量。

NDC测宽仪W100

NDC测宽仪W100是由摄像头和沿钢板宽度方向布置的线激光器及点激光器组成。点激光可以反映钢板沿宽度方向的高度变化而线激光则可以测量钢板的边部。NDC W100的多立体成像方式和卓越的边部测量软件则可以测量真实的钢板宽度而完全不受钢板运动(弹跳、翘扣头、摆动)和钢板平直度的变化的影响。

前照明技术提供提供和背光源相同的阴影效果而无需更多的安装维护费用。该系统安装在测量箱体内,与传感器的电子装置在一起。

NDC测宽仪W100安装在测量平台上,安装高度为1.8米至3.5米,该设计提供了在狭窄区域内测量的可行性。

板型轮廓测量(plan-view)和cso-t功能

摄像显示的快递扫描使得系统可以建立完整的板坯和钢板的外型轮廓,可以按照用户的需求测量计算机特征数据(如在母板上最长的可用钢板矩形,规定宽度上的有效长度等)。

cso-t(选项)完善了最佳头尾轮廓识别功能:在初轧机的出口W100+lsm(激光测速仪)组合测量头尾的形状。系统计算最佳剪切点(特有算法)并传递到飞剪控制器。当钢板接近测量仪时外加的lsm(激光测速仪)和辅助的摄像头精确地跟踪钢板,保证飞剪工作在最佳时间点上。cso-t头尾形状和剪切点显示在显示器上。

NDC测宽仪W100和NDC测宽仪W100的特点:

※  无需背光源(无安装维护费用):激光前照灯(安装在测量箱体)提供边部的明暗对比,不受钢板的温度和氧化铁皮的影响。

※  真实宽度测量:多立体测量消除由于钢板移动、弹跳、翘扣头和平直度变化引起的度宽误差。

※  快速精确的测量:2σ<0.8mm,数据更新速率:10ms。

※  优秀的测量稳定性和极小的测量干扰。

※  非常小的测量区域:沿轧制方向50mm(无需更多的清洁测量光路)。

※  紧凑的测量箱体:一体化工业设计(不锈钢外壳,密封,控温冷却水)和简单的维护。

※  低安装成本:独立的箱体安装在开放的平台上。

※  高可靠性:一体化设计、长寿命元件、无移动部件。

※  低维护成本。

※  在线接入,远程维护。



技术参数



NDC W10         NDC W100    NDC W100-p   NDC W100-a

热轧       厚度        冷轧/处理线

最大宽度                    5m          2.2m      5m        2.2m

最高温度                    1200℃      1200℃    1200℃    200℃

最高速度                    10m/s       25m/s     10m/s     50m/s

测量分辨率(2σ)           0.2mm       0.1mm     0.2mm     0.05mm

测量精度(2σ)             2mm         0.8mm     2mm       0.4mm

测量更新率                  10ms        10ms      10ms      10ms

数据处理                    多任务=实时操作系统

人机接口显示                windows 2000,windows xp,用户编辑

摄像头                      ccd 2048 pixels

激光(点+线)               半导体激光器,685nm,60mw

传感器       宽度           0.5m        2.5m      5m        2.5m

深度           0.5m        0.5m      0.5m      0.4m

高度           1.8m        1.6m      1.6m      0.5m

保护           ip65        ip65      ip65      ip55
