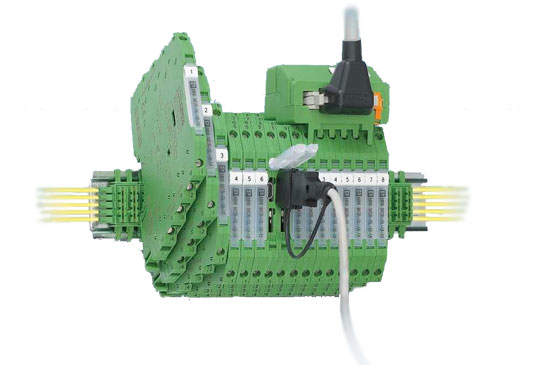

菲尼克斯MINI MCR 隔离器,菲尼克斯紧凑型隔离放大器-MINI Analog

菲尼克斯隔离器MINI Analog紧凑型隔离放大器特点：

• 高度紧凑和高效
  MINI Analog 隔离放大器，仅6.2mm 的宽度，可实现电气隔离、信号转换、信号滤波和信号放大等作用。MINI Analog产品系列中的隔离放大器提供全面的信号调节。因此，在节约开支、节省空间和能源方面极其有效。全面的认证使产品的应用范围更加广泛。
• 故障监控及电源桥接
  DIN导轨连接器可简化馈电，实现一组模块的故障监控。
• 接线位置一目了然
  8 个接线端子，接线清晰，可选择采用螺钉接线或弹簧接线。
• 低功耗
  保证了较小的自身发热和较大的使用寿命。
• 高操作可靠性
  3 端电气隔离抗系统干扰，提高了操控可靠性。
• 易于组态
  很容易通过DIP 开关或软件为扩展功能组态。
• 控制器上模拟输入减少
  MINI Analog 多路复用器可将最多八个模拟量信号通过一路4-20 mA 输出。
• 省时的系统接线
  即插即用——用于八个通道信号隔离器与控制器的快速连接。
• 信号连接迅速、无误
  紧凑的终端板将MINI Analog 设备与自动化系统相连 – 即插即用，还可热插拔。

模拟量输入/ 模拟量输出-3 端隔离放大器

• 紧凑型隔离放大器用于标准模拟量信号的电气隔离，转换，放大和滤波。
• 可通过DIP 开关组态，实现36 种信号组合。
• 3 端隔离。
• 低功耗。
• 底部桥接供电（T 型连接器）。
• 标准组态：0 … 10 V 输入，0 … 20 mA 输出。

订货数据：

菲尼克斯MINI MCR-SL-UI-UI（可组态，最多为36 种信号组合）

菲尼克斯MINI MCR-SL-UI-UI-SP（可组态，最多为36 种信号组合）

菲尼克斯MINI MCR-SL-UI-UI-NC（可组态，最多为36 种信号组合）

菲尼克斯MINI MCR-SL-UI-UI-SP-NC（可组态，最多为36 种信号组合）

---



• 紧凑型隔离放大器，用于毫伏信号转换为标准模拟量信号过程中的电气隔离、转换、放大和滤波。
• 适用于在分路测量时转换信号。
• 可通过DIP开关组态，实现280种信号组合。
• 3 端隔离。
• 低功耗。
• 底部桥接供电（T 型连接器）。
• 标准组态：0 … 50 mV 输入，0 … 20 mA 输出。

订货数据：

菲尼克斯MINI MCR-SL-SHUNT-UI（可组态，用于分路测量）

菲尼克斯MINI MCR-SL-SHUNT-UI-SP（可组态，用于分路测量）

菲尼克斯MINI MCR-SL-SHUNT-UI-NC（可组态，用于分路测量）

菲尼克斯MINI MCR-SL-SHUNT-UI-SP-NC（可组态，用于分路测量）

---

• 紧凑型隔离放大器，用于24 V 或30 V DC信号的电气隔离，转换，放大和滤波。
• 可通过DIP 开关组态，实现12 种信号组合。
• 3 端隔离。
• 低功耗。
• 底部桥接供电（T 型连接器）。
• 标准组态：0 … 30 V 输入，0 … 20 mA 输出。

订货数据：

菲尼克斯MINI MCR-SL-U-UI（可组态，用于0 … 24 V / 0 … 30 V 的输入信号）

菲尼克斯MINI MCR-SL-U-UI-SP（可组态，用于0 … 24 V / 0 … 30 V 的输入信号）

菲尼克斯MINI MCR-SL-U-UI-NC（可组态，用于0 … 24 V / 0 … 30 V 的输入信号）

菲尼克斯MINI MCR-SL-U-UI-SP-NC（可组态，用于0 … 24 V / 0 … 30 V 的输入信号）

---

• 紧凑型隔离放大器用于标准模拟量信号的电气隔离，转换，放大和滤波。
• 固定的信号组合。
• 3 端隔离。
• 低功耗。
• 底部桥接供电（T 型连接器）。

订货数据：

菲尼克斯MINI MCR-SL-U-I-0（固定的信号组合，0 … 10 V/ 0 … 20 mA，螺钉连接）

菲尼克斯MINI MCR-SL-U-I-0-SP（固定的信号组合，0 … 10 V/ 0 … 20 mA，弹簧连接）

菲尼克斯MINI MCR-SL-U-I-4（固定的信号组合，0 … 10 V/ 4 … 20 mA，螺钉连接）

菲尼克斯MINI MCR-SL-U-I-4-SP（固定的信号组合，0 … 10 V/ 4 … 20 mA，弹簧连接）

菲尼克斯MINI MCR-SL-I-U-0（固定的信号组合，0 … 20 mA/ 0 … 10 V，螺钉连接）

菲尼克斯MINI MCR-SL-I-U-0-SP（固定的信号组合，0 … 20 mA/ 0 … 10 V，弹簧连接）

菲尼克斯MINI MCR-SL-I-U-4（固定的信号组合，4 … 20 mA/ 0 … 10 V，螺钉连接）

菲尼克斯MINI MCR-SL-I-U-4-SP（固定的信号组合，4 … 20 mA/ 0 … 10 V，弹簧连接）

菲尼克斯MINI MCR-SL-I-I（固定的信号组合，0 … 20 mA、4 … 20 mA/ 0 … 20 mA、4 … 20 mA，螺钉连接）

菲尼克斯MINI MCR-SL-I-I-SP（固定的信号组合，0 … 20 mA、4 … 20 mA/ 0 … 20 mA、4 … 20 mA，弹簧连接）

菲尼克斯MINI MCR-SL-U-U（固定的信号组合，0 … 10 V、-10 … 10 V/ 0 … 10 V、-10 … 10 V，螺钉连接）

菲尼克斯MINI MCR-SL-U-U-SP（固定的信号组合，0 … 10 V、-10 … 10 V/ 0 … 10 V、-10 … 10 V，弹簧连接）

模拟量输入/ 模拟量输出-信号倍增器

• 紧凑型隔离放大器用于标准模拟量信号的电气隔离，转换，放大，滤波和倍增。
• 标准模拟量信号在两个电流输出上的倍增。
• 可通过DIP 开关组态，实现8 种信号组合。
• 4 端隔离。
• 底部桥接供电（T 型连接器）。
• 标准组态：
  输入：0 … 10 V，
  输出：1: 0 … 20 mA，输出2: 0 … 20 mA。

订货数据：

Phoenix MINI MCR-SL-UI-2I（可组态，带两个电流输出信号）

Phoenix MINI MCR-SL-UI-2I-SP（可组态，带两个电流输出信号）

Phoenix MINI MCR-SL-UI-2I-NC（可组态，带两个电流输出信号）

Phoenix MINI MCR-SL-UI-2I-SP-NC（可组态，带两个电流输出信号）

模拟量输入/ 模拟量输出-馈电隔离器

• 紧凑型馈电隔离器用于标准模拟量信号的电气隔离，放大和滤波。
• 为2 线制和3 线制无源传感器供电。
• 可作为不馈电隔离器使用。
• 3 端隔离。
• 支持双向HART 传输。
• 底部桥接供电（T 型连接器）。

订货数据：

Phoenix MINI MCR-SL-RPSS-I-I（支持HART 传输）

Phoenix MINI MCR-SL-RPSS-I-I-SP（支持HART 传输）

Phoenix MINI MCR-SL-RPS-I-I（支持HART 传输）

Phoenix MINI MCR-SL-RPS-I-I-SP（支持HART 传输）

模拟量输入/ 模拟量输出-无源隔离器

• 紧凑型2 线制无源隔离器用于标准模拟量信号的电气隔离和滤波。
• 由输入回路供电。
• 无需单独供电。
• 双通道，宽度仅6.2 mm。
• 隔离放大器电压降仅1.7 V。

订货数据：

Phoenix MINI MCR-SL-2CP-I-I（2 通道，螺钉连接）

Phoenix MINI MCR-SL-2CP-I-I-SP（2 通道，弹簧连接）

Phoenix MINI MCR-SL-1CP-I-I（单通道，螺钉连接）

Phoenix MINI MCR-SL-1CP-I-I-SP（单通道，弹簧连接）

模拟量输入/ 模拟量输出-回路供电隔离器

• 紧凑型隔离放大器用于标准模拟量信号的电气隔离，转换，放大和滤波。
• 通过输出回路供电。
• 无需单独供电。
• 可通过DIP 开关组态，实现74 种信号组合。
• 电压输入从mV 开始到30 V。
• 电流输入2 mA 到40 mA。
• 2 端隔离。
• 标准组态：
  2…10 V 输入，4…20 mA 输出。

订货数据：

Phoenix MINI MCR-SL-UI-I-LP-NC（可组态，可有74 种信号组合，回路供电）

Phoenix MINI MCR-SL-UI-I-LP-SP-NC（可组态，可有74 种信号组合，回路供电）

紧凑型隔离放大器-MINI Analog-温度变送器 用于热电阻传感器

紧凑型通用温度变送器，用于热电阻传感器和电阻传感器的电气隔离、转换、放大和滤波。

• 测量精确度高。
• 用于符合IEC 751, JIS, GOST 标准的2、3、4 线制传感器。
• 可通过DIP 开关和软件进行组态。
• 可从我们的网站上免费下载相关软件。
• 底部桥接供电（T 型连接器）。
• 提供故障监控。
• 标准组态：Pt 100 传感器（符合IEC 751）； 3 线制；-50 … 150°C；4 … 20 mA 输出；根据NE43误差评估；对任何故障故障监控均响应。

订货数据：

Phoenix MINI MCR-RTD-UI-NC（通用热电阻温度测量变送器）

Phoenix MINI MCR-RTD-UI-SP-NC（通用热电阻温度测量变送器）

Phoenix IFS-USB-PROG-ADAPTER（附件，编程适配器用于带S-PORT 接口的模块组态）

紧凑型隔离放大器-MINI Analog-Pt 100 温度测量变送器

• 紧凑型温度测量变送器，用于Pt 100 信号转换为标准模拟信号中的电气隔离，转换，放大和滤波。
• 优化温度测量范围到-50 ℃ ~ +00 ℃，增加了测量精度。
• 用于符合IEC 60751的2、3、4线制PT100传感器。
• 输入和输出信号可通过DIP 开关组态3 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

Phoenix MINI MCR-SL-PT100-UI-200（可组态，用于-50°C … +200°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-200-SP（可组态，用于-50°C … +200°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-200-NC（可组态，用于-50°C … +200°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-200-SP-NC（可组态，用于-50°C … +200°C 的温度测量范围）

---

• 紧凑型温度测量变送器，用于Pt 100 信号转换为标准模拟信号中的电气隔离，转换，放大和滤波。
• 温度测量范围可达-150°C … +850°C。
• 用于符合IEC 60751 的2，3 或4 线制Pt100 传感器。
• 输入和输出信号可通过DIP 开关组态。
• 3 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

Phoenix MINI MCR-SL-PT100-UI（可组态，用于-150°C … +850°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-SP（可组态，用于-150°C … +850°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-NC（可组态，用于-150°C … +850°C 的温度测量范围）

Phoenix MINI MCR-SL-PT100-UI-SP-NC（可组态，用于-150°C … +850°C 的温度测量范围）

---

• 紧凑型温度测量变送器，用于Pt 100 信号转换为标准模拟信号中的电气隔离，转换，放大和滤波。
• 通过输出回路供电。
• 无需任何附加辅助电压。
• -150°C … +300°C 的温度测量范围。
• 2、3 或4 线制Pt 100 传感器。
• 输入信号可用DIP 开关进行组态。
• 2 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。

订货数据：

Phoenix MINI MCR-SL-PT100-LP（可组态，用于-150°C … +300°C 的温度测量范围，回路供电）

Phoenix MINI MCR-SL-PT100-LP-SP（可组态，用于-150°C … +300°C 的温度测量范围，回路供电）

Phoenix MINI MCR-SL-PT100-LP-NC（可组态，用于-150°C … +300°C 的温度测量范围，回路供电）

Phoenix MINI MCR-SL-PT100-LP-NC-SP（可组态，用于-150°C … +300°C 的温度测量范围，回路供电）

紧凑型隔离放大器-MINI Analog-热电偶温度变送器

紧凑型温度测量变送器，用于热电偶信号的电气隔离，转换，放大和滤波。

• 用于符合IEC 584 和GOST 标准的热电偶。
• 内部冷端补偿。
• 可通过DIP 开关和软件进行组态。
• 可从我们的网站上免费下载相关软件。
• 底部桥接供电（T 型连接器）。
• 提供故障监控。
• 标准配置：TC 传感器，型号J IEC 584 TC ；冷端补偿“ON”; -200 … 1200°C ； 4 … 20 mA输出；故障评估 NE43 ；对任何故障故障监控均响应。

订货数据：

菲尼克斯MINI MCR-TC-UI-NC（通用热电偶温度测量变送器）

菲尼克斯IFS-USB-PROG-ADAPTER（附件，编程适配器用于带S-PORT 接口的模块组态）

---

适用于J、K 型热电偶的温度测量变送器

• 紧凑型温度变送器，用于热电偶转换标准模拟量信号过程中的电气隔离、转换、放大和滤波。
• 温度测量范围-150°C … +1350°C。
• 用于符合IEC 584-1 的J、K 型热电偶。
• 内部冷端补偿。
• 输入和输出信号可通过DIP 开关组态。
• 3 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

菲尼克斯MINI MCR-SL-TC-UI（可组态，用于-150°C … +1350°C 的温度测量范围）

菲尼克斯MINI MCR-SL-TC-UI-NC（可组态，用于-150°C … +1350°C 的温度测量范围）

紧凑型隔离放大器-MINI Analog-频率变送器 最大适用于80 kHz

可组态3 端隔离频率变送器。

• 适用于连接NAMUR接近传感器（IEC 60947-5-6 和EN 50227）以及用于带NPN 和PNP输出（可生成频率信号）的传感器。
• 设备通过DIP 开关进行组态。
• 频率范围可通过“teach-in” 按键进行设置。
• 提供故障监控。
• 标准组态：NAMUR 传感器；平均值生成“off” ；频率范围0.002 Hz … 20 kHz ；输出4 … 20 mA ；根据NE43 误差评估；对任何故障故障监控均响应。

订货数据：

菲尼克斯MINI MCR-SL-F-UI-NC（频率变送器，测量频率可达80 kHz）

菲尼克斯MINI MCR-SL-F-UI-SP-NC（频率变送器，测量频率可达80 kHz）

---

模拟量频率变送器

• 紧凑型模拟量- 频率变送器，用于标准模拟量信号转换为频率或PWM信号过程中的电气隔离、放大、转换和滤波。
• 可组态干扰滤波器。
• 输入和输出信号可通过DIP 开关组态。
• 3 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。
• 5 … 95% 的PWM 输出。

订货数据：

菲尼克斯MINI MCR-SL-UI-F（可组态，频率和PWM 输出）

菲尼克斯MINI MCR-SL-UI-F-SP（可组态，频率和PWM 输出）

紧凑型隔离放大器-MINI Analog-电位计，位置变送器

• 紧凑型电位变送器，用于电位信号转换为标准模拟量信号过程中的电气隔离、转换、放大和滤波。
• 自动电位检测无需手动调节。
• 电位测量范围从100 Ω 到100 kΩ。
• 测量范围和输出信号可组态。
• 电阻测量范围可通过“teach-in”按钮进行线性设置。
• 输入和输出信号可通过DIP 开关组态。
• 3 端隔离。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

菲尼克斯MINI MCR-SL-R-UI（可组态，自动电位计检测）

菲尼克斯MINI MCR-SL-R-UI-SP（可组态，自动电位计检测）

紧凑型隔离放大器-MINI Analog-限定值，阈值开关

• 用于模拟量限定值的紧凑型阈值开关。
• 输入信号，磁滞与延时均可通过DIP 开关组态。
• 限定值可通过前端的电位计自由调节。
• 3 端隔离。
• 输出端PDT 继电器。
• 开路电流/ 闭路电流切换。
• 通过两个诊断LED显示工作状态和故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

菲尼克斯MINI MCR-SL-UI-REL（可组态，带PDT 继电器输出）

菲尼克斯MINI MCR-SL-UI-REL-SP（可组态，带PDT 继电器输出）

紧凑型隔离放大器-MINI Analog-数字量输入NAMUR 隔离放大器

• 紧凑型隔离放大器用于接近传感器信号的电气隔离，放大和倍增。
• 用于符合IEC 60947-5-6 和EN 50227 的接近传感器。
• 可连接浮地触点和带阻抗回路的触点。
• 输入和输出信号可通过DIP 开关组态。
• 常开触点输出。
• 第二输出可作为备份或故障信号输出。
• 3 端隔离。
• 可在工作电流和闭路电流之间转换（反向开关状态）。
• 通过诊断LED 和模拟量信号显示故障信号。
• 底部桥接供电（T 型连接器）。

订货数据：

菲尼克斯MINI MCR-SL-NAM-2RNO（可组态，用于NAMUR 传感器和浮地触点）

菲尼克斯MINI MCR-SL-NAM-2RNO-SP（可组态，用于NAMUR 传感器和浮地触点）

紧凑型隔离放大器-MINI Analog-附件，电压源

• 电压源，用于电位计，测量电桥和编码器。
• 高精度。
• 对应电源的输入信号。
• 可通过底部桥接件（T 型连接器）依次提供电源和输入信号。
• 标准组态：输出10 V DC。

订货数据：

菲尼克斯MINI MCR-SL-CVS-24-5-10-NC（可组态，输出信号2.5 V / 5 V / 7.5 V / 10 V）

菲尼克斯MINI MCR-SL-CVS-24-5-10-SP-NC（可组态，输出信号2.5 V / 5 V / 7.5 V / 10 V）

菲尼克斯EMG 30-SP- 4K7LIN（附件，定值电位计，可分别设置设定点值，电阻值为4.7 kΩ）

菲尼克斯EMG 30-SP-10K LIN（附件，定值电位计，可分别设置设定点值，电阻值为10 kΩ）

紧凑型隔离放大器-MINI Analog-附件，补位模块子

• 补位模块用于MINI Analog 布线系统里直接信号传输。
• 当使用V8 适配器MINI Analog 模块少于8个时使用。
• 与MINI Analog 多路复用器共同使用。
• 用于直接安装在无信号转换和无电气隔离的应用场合中。

订货数据：

菲尼克斯MINI MCR-SL-TB（1:1 连接）

紧凑型隔离放大器-MINI Analog-附件，标识材料

• 灵活的标识系统带可旋转透明盖板和相应标记条
• 透明盖板，可代替标准盖板直接卡接在模块上
• 用于ZBF 6 快速标记条标识

订货数据：

菲尼克斯MINI MCR DKL（旋转式透明盖板，可以用标记条标记MINI Analog 模块）

菲尼克斯MINI MCR-DKL-LABEL（标记条，用于透明盖板）

菲尼克斯ZBF 6（扁平型快速标记条）

菲尼克斯UC-TMF 6（UniCard 标识卡，用于标记槽）

紧凑型隔离放大器-MINI Analog-附件，馈电模块

• 用于最多80 个MINI Analog 模块。
• MINI MCR-SL-PTB-FM(-SP) 馈电模块用于向DIN 导轨连接器供电。
• 供电监视与故障监视模块相结合。
• 可从模块一侧或两侧进行灵活冗余供电。
• 扩展电源电压范围为 0…30 V DC。

订货数据：

菲尼克斯MINI MCR-SL-PTB-FM（馈电模块，可监控）

菲尼克斯MINI MCR-SL-PTB-FM-SP（馈电模块，可监控）

紧凑型隔离放大器-MINI Analog-附件，故障监控模块

故障监控模块用于评估和报告故障监控系统的组错误。

• 监控MINI MCR-SL-PTB-FM(-SP) 馈电模块的电源电压
• 支持热插拔
• 通过常开触点报告错误。
• 标准组态：组错误检测“ON” ；冗余监控“ON” ；继电器“ 激活”。

订货数据：

菲尼克斯MINI MCR-SL-FM-RC-NC（故障信息和电源监控）

菲尼克斯MINI MCR-SL-FM-RC-SP-NC（故障信息和电源监控）

紧凑型隔离放大器-MINI Analog-附件，ME 6.2 TBUS… T 型连接器

• 用于桥接供电
• 减少接线成本
• 支持模块热插拔
• 一个T 型连接器可用于两个MINI Analog
• 最大负载电流能力为2 A

订货数据：

菲尼克斯ME 6,2 TBUS-2 1,5/5-ST-3,81 GN（桥接电源电压）

紧凑型隔离放大器-MINI Analog-附件，馈电模块

• 用于通过底部连接（T 型连接器）为最大为30 V DC 模块供电。
• 通过二极管解耦冗余供电。
• 最多为80 个MINI analog 模块供电。
• 最大负载电流为2 A。
• 通过诊断LED 工作状态和故障信号。

订货数据：

Phoenix MINI MCR-SL-PTB（用于现有24 V 的冗余电源）

Phoenix MINI MCR-SL-PTB-SP（用于现有24 V 的冗余电源）

紧凑型隔离放大器-MINI Analog-附件，ME 17.5 TBUS-…T 型连接器

• 用于配合MINI系列系统电源，实现底部桥接

订货数据：

Phoenix ME 17,5 TBUS 1,5/ 5-ST-3,81 GN（用于系统电源）

紧凑型隔离放大器-MINI Analog-附件，系统电源

• 用于底部桥接供电，配合T 型连接器使用，输入为交流电。
• 100 … 240 V AC 额定输入电压范围。
• 24 V DC 输出电压。
• 用于最多60 个Ｍ INI Analog 模块。
• 最大输出电流1.5 A。
• 通过诊断LED 工作状态和故障信号。

订货数据：

Phoenix MINI-PS-100-240AC/24DC/1.5/EX（用于本地电压超过100 V 的应用场合）

Phoenix MINI-SYS-PS-100-240AC/24DC/1.5（用于本地电压超过100 V 的应用场合）

紧凑型隔离放大器-MINI Analog-附件，系统布线

在许多应用中，6mm 的超薄隔离器可以在较小的空间内实现大量的模拟量信号传输。 这种无差错、快速、节省成本的接线方式有很大的实际意义。
采用MINI Analog 系统布线解决方案，最多可对八个通道进行快速，简易且无误的接线。
系统布线有多种形式。

带前适配器的系统布线

包括：

• 一根16 芯 FLK 电缆
• 用于MINI Analog 模块的V8 系统适配器
• 前适配器必须根据控制系统的模拟量卡件

进行选择采用此解决方案，只需将组件进行简单的插拔连接即可，几乎不会出现错误接线的情况。 此外，由于预接线的设计确保了正确的组件对位连接，可大大避免接线错误。

不带前适配器的系统布线
我们也提供不带前适配器的布线系统。

该解决方案包括采用一根16 芯 FLK 电缆，一端开放。 开放端配有冷压头并标有数字。 这样无需采用前适配器便可以建立起一套几乎可适用于任何模块的系统布线连接。另一个优势是，可在模块侧进行快速，简易且无误的系统接线。

订货数据：

Phoenix FLK 16/EZ-DR/…/KONFEK（FLK 电缆）

Phoenix CABLE-40/2/FLK16/…/YUC（FLK 电缆）

Phoenix ABLE-FLK16/OE/0,14/…M（FLK 电缆）

Phoenix VIP-CAB-FLK16/FR/OE/0,14/…M（FLK 电缆）

Phoenix MINI MCR-SL-V8-FLK 16-A（MINI Analog V8 系统适配器）

紧凑型隔离放大器-MINI Analog-附件，MINI Analog 系统适配器

• 采用可插拔设计，节约了接线时间
• 用于PLC 侧的系统布线
• 即插即用
• 最多可用于八条通道
• 降低布线成本和接线故障

订货数据：

Phoenix MINI MCR-SL-V8-FLK 16-A（系统适配器）

紧凑型隔离放大器-MINI Analog-附件，MINI Analog 多路复用器

• 8 个并行模拟量输入信号经过一根线缆产生一个模拟量输出进行串行传输
• 通过DIP 开关选择所需的通道数（8、6、4 或2 个通道）。
• 当前选择的通道通过3 个数字量输出输出以二进制形式指示
• 通过DIP 开关设置，两种模块扫描时间可选（1 秒或2 秒）
• 通过输出回路供电
• 用于4 … 20mA 电流信号
• 可轻松卡接入带螺钉连接的MINI Analog模块
• 大大减少控制器侧模拟量输入卡件
• 在输出侧，使用一端自由出线的预制FLK电缆进行系统布线。

订货数据：

Phoenix MINI MCR-SL-MUX-V8-FLK 16（多路复用器，用于带螺钉连接的MINI Analog 模块）

Phoenix MINI MCR-SL-TB（MINI Analog 补位模块）

紧凑型隔离放大器-MINI Analog-附件，适用于MINI Analog 隔离放大器的终端板

Phoenix TC-D37SUB-ADIO16-M-P-UNI 通用终端板是一个紧凑型解决方案，将MINI Analog系列的隔离放大器与自动化系统的模拟量输入/ 输出卡件进行连接。
Phoenix TC-D37SUB-AIO16-M-PS-UNI 终端板可对HART 信号进行耦合和退耦。

• 最多连接16 个通道
• 37 位的D-SUB 电缆提供自由出线端，因此支持通用连接。可灵活连接到自动化系统上。
• 通过单独的MINI MCR-PTB 电源模块和MINI MCR-SL-TB 直通式接线端子，冗余电源可从二极管分离

订货数据：

Phoenix TC-D37SUB-ADIO16-M-P-UNI（可连接MACX MCR-S-MUX HART 多路复用器）

Phoenix TC-D37SUB-AIO16-M-PS-UNI（可连接MACX MCR-S-MUX HART 多路复用器）

Phoenix MINI MCR-SL-PTB-FM（MINI Analog 馈电端子）

Phoenix MINI MCR-SL-FM-RC-NC（MINI Analog 故障信息模块）

Phoenix MACX MCR-S-MUX（HART 多路复用器，32 通道，包括2 根14 芯扁平电缆）

紧凑型隔离放大器-MINI Analog-附件，电涌保护

LINETRAB LIT
创新的6.2 mm 宽度电涌保护器解决方案是MINI Analog 的完美补充。由于LINETRAB 和MINI Analog 壳体的外形相同，使布线系统的众多优点可得到充分体现。 MINI Analog 和LINETRABLIT 通过布线系统快速连接，节省了大量空间，实现了传感器到控制系统之间完美的并排安装和信号保护链路。

订货数据：

Phoenix LIT 1X2-24（LINETRAB LIT 电涌保护）

Phoenix LIT 2X2-24（LINETRAB LIT 电涌保护）

Phoenix LIT 2-12（LINETRAB LIT 电涌保护，用于2 线制连接技术）

Phoenix LIT 4-12（LINETRAB LIT 电涌保护，用于3 线制和4 线制连接技术）

Phoenix LIT 4-24（LINETRAB LIT 电涌保护）

Phoenix VIP-CAB-FLK16/FR/FR/0.14/0.5M（16 芯VIP… 圆形电缆0.5 m）

Phoenix VIP-CAB-FLK16/FR/FR/0.14/1.0M（16 芯VIP… 圆形电缆1.0 m）

Phoenix VIP-CAB-FLK16/FR/FR/0.14/2.0M（16 芯VIP… 圆形电缆2.0 m）
