菲尼克斯隔离放大器/菲尼克斯隔离器-带SIL 功能安全 – MACX Analog

Phoenix隔离器MACX Analog -丰富的产品系列提供优质的信号安全。 特别为功能安全应用设计(SIL),3 端电气隔离。

菲尼克斯隔离放大器/菲尼克斯隔离器,带SIL 功能安全 – MACX Analog

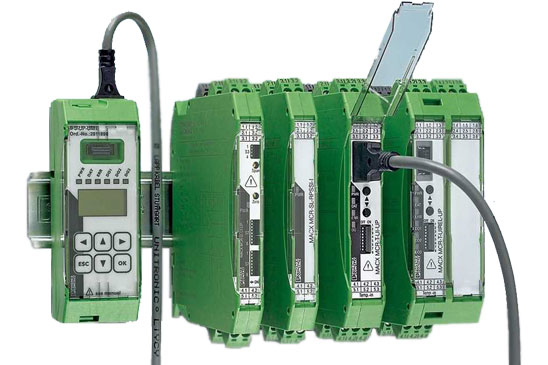

菲尼克斯MACX Analog —— 安全的高性能信号隔离放大器。 用于模拟量信号的电气隔离、放大、滤波和调节。在产品生命周期的所有阶段,MACXAnalog 产品系列根据功能安全性标准,持续开发和生产。提供高度的信号灵活性,安全隔离性及安全完整性。

菲尼克斯隔离器在标准化开发过程中,功能安全性满足IEC 61508 标准。从设备的生产研发到运行,全面考虑了如何避免故障和故障监控。致力于系统的高安全性和有效性。

菲尼克斯隔离器MACX Analog产品功能:

模拟量输入/ 输出

  • 可组态3 端隔离放大器。
  • 支持HART 协议,可为2 线制变送器供电。
  • 支持HART 协议传输的输出隔离放大器。

温度

  • 通用的温度测量变送器可作为对热电阻温感器、电阻式传感器、电位计、热电偶和毫伏电压,可选配安全限值继电器。
  • 用于热电阻传感器和电阻式传感器的可组态温度测量变送器。
  • 可组态的温度测量变送器,用于热电偶和毫伏电压。

数字量输入

  • 用于NAMUR接近传感器或开关的隔离放大器。
  • 单通道,带PDT 触点或无源晶体管输出。
  • 单通道,带两个常开触点输出。
  • 双通道,每个通道带一个常开触点。
  • 双通道,每个通道带一个PDT 触点或无源晶体管输出。

与DIN 导轨连接器兼容

  • DIN 导轨连接器可用作模块24VDC 的桥接供电。

宽域供电

  • 模块具有模块具备宽域供电功能(…UP) ,无需附加额外的供电模块,就可用于全世界范围内的所有供电网络。

 菲尼克斯隔离器MACX Analog具有以下特点:

功能安全可靠

  • 保证品质始终如一的SIL 认证,确保系统具有高水平的可靠性和安全性。

传输精确,工作可靠性高

  • 由于采用了先进的传输概念。

易于组态

  • 无需软件,通过设备正面的DIP 开关或通过手持操器即可。

易于组态和监视

  • 可编程温度变送器在运行时和断开状态下均可使用基于FTD/DTM 的软件进行组态。

电源桥接灵活

  • DIN导轨连接器简化了运行过程中的接线、系统扩展或模块更换。

便于维护的连接技术

  • 采用螺钉连接或直插式弹簧连接的插件连接模块—— 经编码,防止误插。

传输精确,使用寿命长

  • 获专利的电路设计方案保证信号传输精确、发热量最少。

可用于潜在爆炸危险区

  • MACX Analog Ex 为所有防爆区提供最大的防爆保护。

信号连接迅速、无误

  • 紧凑的终端板将MACX Analog设备与自动化系统相连 – 即插即用。

菲尼克斯隔离放大器,带SIL 功能安全 – MACX Analog-模拟量输入/ 模拟量输出-3 端隔离放大器

通用隔离放大器,用于4 线测量变送器

  • 模拟量隔离放大器用于标准模拟量信号的隔离、滤波、放大和转换。
  • 输入输出信号可组态,包括双极性电流和电压信号。
  • 3 端电气隔离。
  • 前置DIP开关可设置超过1600种信号组合。
  • 10 KHz 截止频率适用于要求响应时间快的应用。
  • 输出有源或无源。
  • 可插拔螺钉或直插式弹簧接线方式。
  • 可通过DIN 导轨连接器供电。
  • 供电状态指示。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装于防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-UI-UI(通用,超过1600 种信号组合方式)

菲尼克斯隔离器MACX MCR-UI-UI-SP(通用,超过1600 种信号组合方式)

菲尼克斯隔离器MACX MCR-UI-UI-NC(通用,超过1600 种信号组合方式)

菲尼克斯隔离器MACX MCR-UI-UI-SP-NC(通用,超过1600 种信号组合方式)


  • 模拟量隔离放大器用于标准模拟量信号的隔离、滤波、放大和转换。
  • 输入输出信号可组态,包括双极性电流和电压信号。
  • 3 端电气隔离。
  • 前置DIP开关可设置超过1600种信号组合。
  • 输出有源或无源。
  • 可插拔螺钉或直插式弹簧接线方式。
  • 宽域供电:19.2 … 253 V AC/DC。
  • 供电状态指示。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装于防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-UI-UI-UP(通用,超过1600 种信号组合方式,宽域供电)

菲尼克斯隔离器MACX MCR-UI-UI-UP-SP(通用,超过1600 种信号组合方式,宽域供电)

菲尼克斯隔离器MACX MCR-UI-UI-UP-NC(通用,超过1600 种信号组合方式,宽域供电)

菲尼克斯隔离器MACX MCR-UI-UI-UP-SP-NC(通用,超过1600 种信号组合方式,宽域供电)

隔离放大器,带SIL 功能安全 – MACX Analog-模拟量输入/ 模拟量输出-馈电隔离器

馈电输入隔离放大器用于2 线制、4 线制测量变送器和毫安电流信号。

  • 0/4…20 mA 输入(馈电或不馈电)。
  • 输出0/4…20mA (有源或无源)。
  • 模拟量信号可叠加数字量(HART)通讯信号并双向传输。
  • 模块的COMBICON 接线端子有插孔,可连接HART 的通讯终端。
  • 在回路阻止过低时,250 Ω 电阻通过DIP开关被接进输出回路中,来增加HART 的阻抗。
  • 3 端电气隔离。
  • 可通过DIN 导轨连接器供电。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器 MACX MCR-SL-RPSSI-I(馈电隔离器和输入隔离放大器)

PHOENIX隔离器MACX MCR-SL-RPSSI-I-SP(馈电隔离器和输入隔离放大器)


馈电输入隔离放大器用于2 线制、4 线制测量变送器和毫安电流信号。

  • 0/4…20 mA 输入(馈电或不馈电)。
  • 0/4 … 20 mA (有源或无源)。
  • 模拟量信号可叠加数字量(HART)通讯信号并双向传输(两个输出)。
  • 模块的COMBICON 接线端子有插孔,可连接HART 的通讯终端。
  • 4 端电气隔离。
  • 可通过DIN 导轨连接器供电。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-RPSSI-2I(馈电隔离器和输入隔离放大器,带两个电气隔离输出)

PHOENIX隔离器MACX MCR-SL-RPSSI-2I-SP(馈电隔离器和输入隔离放大器,带两个电气隔离输出)


馈电输入隔离放大器用于2 线制、4 线制测量变送器和毫安电流信号。

  • 0/4…20 mA 输入(馈电或不馈电)。
  • 0/4…20 mA 输出(有源或无源),0/1…5V,可以用DIP 开关控制。
  • 模拟量信号可叠加数字量(HART)通讯信号并双向传输。
  • 模块的COMBICON 接线端子有插孔,可连接HART 的通讯终端。
  • 250 Ω 电阻,使用低阻抗系统时可通过DIP开关激活,以提高HART 的阻抗。
  • 3 端电气隔离。
  • 宽域供电:19.2 … 253 V AC/DC。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

MACX MCR-SL-RPSSI-I-UP(馈电隔离器和输入隔离放大器,宽域供电)

MACX MCR-SL-RPSSI-I-UP-SP(馈电隔离器和输入隔离放大器,宽域供电)

隔离放大器,带SIL 功能安全 – MACX Analog-模拟量输出-输出隔离放大器

输出隔离放大器,用于控制I/P 变送器,控制阀和显示器

  • 输入0/4…20mA。
  • 输出0/4 … 20 mA。
  • 模拟量信号可叠加数字量(HART)通讯信号并双向传输。
  • 模块的COMBICON 接线端子有插孔,可连接HART 的通讯终端。
  • 线路故障检测(LF)。
  • 3 端电气隔离。
  • 可通过DIN 导轨连接器供电。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-IDSI-I(输出隔离放大器)

PHOENIX隔离器MACX MCR-SL-IDSI-I-SP(输出隔离放大器)

隔离放大器,带SIL 功能安全 – MACX Analog-温度测量变送器

可编程温度变送器用于热电阻和热电偶传感器。将测量值线性转换为0…20 mA 或4…20 mA。

  • 输入为热电阻和电阻型传感器。
  • 输出为0 … 20 mA 或4 … 20 mA。
  • 通过软件进行组态(FDT/DTM): 传感器类型,接线方式,测量范围,测量单位,滤波,报警信号和输出范围。
  • 可通过IFS-USB-PROGADAPTER 编程适配器在线编程组态且无需单独供电。
  • 供电、线路、传感器和模块故障状态指示。
  • 3 端电气隔离。
  • 可通过DIN 导轨连接器供电。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-RTD-I(用于热电阻和热电偶)

PHOENIX隔离器MACX MCR-SL-RTD-I-SP(用于热电阻和热电偶)

PHOENIX隔离器MACX MCR-SL-RTD-I-NC(用于热电阻和热电偶)

PHOENIX隔离器MACX MCR-SL-RTD-I-SP-NC(用于热电阻和热电偶)

PHOENIX隔离器IFS-USB-PROG-ADAPTER(附件,编程适配器用于带S-PORT 接口的模块组态)


可编程温度测量变送器用于热电偶和毫伏信号。将测量值转换为0…20 mA 或4…20mA 的线性信号。

  • 输入为热电偶和毫伏信号源。
  • 输出为0 … 20 mA 或4 … 20 mA。
  • 通过软件进行组态(FDT/DTM): 传感器类型,接线方式,测量范围,测量单位,滤波,报警信号和输出范围。
  • 可通过IFS-USB-PROGADAPTER 编程适配器在线编程组态且无需单独供电。
  • 供电、线路、传感器和模块故障状态指示。
  • 3 端电气隔离。
  • 可通过DIN 导轨连接器供电。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-TC-I(适用于热电偶和毫伏信号源)

PHOENIX隔离器MACX MCR-SL-TC-I-NC(适用于热电偶和毫伏信号源)

PHOENIX隔离器IFS-USB-PROG-ADAPTER(编程适配器用于带S-PORT 接口的模块组态)


通用温度变送器可自由组态。

  • 输入信号可为热电阻,热电偶,电阻型传感器,电位计和毫伏信号。
  • 测量温度差值。
  • 输入输出可自由编程。
  • 可选择反向信号输出。
  • 继电器开关输出。
  • 通过软件(FDT-DTM)或IFS-OP-UNIT 手持操作显示器组态。
  • 使用IFS-USB-PROG-ADAPTER 编程适配器在工作中编程,且无需单独供电。
  • 可插拔螺钉或直插式弹簧接线方式。
  • 单独的冷端补偿端子。
  • 宽域供电:19.2 … 253 V AC/DC。
  • 供电、线路、传感器和模块故障状态指示。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-T-UI-UP(通用,带开关输出,宽域供电)

菲尼克斯隔离器MACX MCR-T-UI-UP-SP(通用,带开关输出,宽域供电)

菲尼克斯隔离器MACX MCR-T-UI-UP-C(通用,带开关输出,宽域供电)

菲尼克斯隔离器MACX MCR-T-UI-UP-SP-C(通用,带开关输出,宽域供电)

菲尼克斯隔离器IFS-USB-PROG-ADAPTER(编程适配器用于带S-PORT 接口的模块组态)


通用温度变送器可自由组态。

  • 输入信号可为热电阻,热电偶,电阻型传感器,电位计和毫伏信号。
  • 测量温度差值。
  • 输入输出可自由编程。
  • 可选择反向信号输出。
  • 可同时使用三个限定值继电器,作为安全限定值继电器使用。
  • 通过软件(FDT-DTM)或IFS-OP-UNIT 手持操作显示器组态。
  • 使用IFS-USB-PROG-ADAPTER 编程适配器在工作中编程,且无需单独供电。
  • 可插拔螺钉或直插式弹簧接线方式。
  • 单独的冷端补偿端子。
  • 宽域供电:19.2 … 253 V AC/DC。
  • 供电、线路、传感器和模块故障状态指示。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-T-UIREL-UP(通用,带三个限定值继电器,宽域供电)

菲尼克斯隔离器MACX MCR-T-UIREL-UP-SP(通用,带三个限定值继电器,宽域供电)

菲尼克斯隔离器MACX MCR-T-UIREL-UP-C(通用,带三个限定值继电器,宽域供电)

菲尼克斯隔离器MACX MCR-T-UIREL-UP-SP-C(通用,带三个限定值继电器,宽域供电)

菲尼克斯隔离器IFS-USB-PROG-ADAPTER(编程适配器用于带S-PORT 接口的模块组态)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,操作和显示设备

  • 本地当前值显示。
  • 复制功能。
  • 操作简单。
  • 无需PC 软件即可进行轻松组态。
  • 操作和显示模块可直接卡接到与之匹配的35 mm 模块上。
  • 对于更薄的模块,可通过支架底座安装在DIN 导轨上。
  • 背光照明。
  • 可安装于防爆2 区。

订货数据:

菲尼克斯隔离器IFS-OP-UNIT(可直接卡接到可兼容的35 mm 设备上)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,支架

  • 用于卡接在DIN 导轨上
  • 用于操作和显示模块的控制柜内安装

订货数据:

菲尼克斯隔离器IFS-OP-CRADLE(用于操作和显示设备的支架)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,编程适配器

菲尼克斯隔离器IFS-USB-PROG-ADAPTER 编程适配器用于带S-port 接口的模块组态。
该适配器与FDT/DTM 软件或ANALOGCONF软件搭配使用。用于MACX Analog 和MINI Analog 的编程。

订货数据:

菲尼克斯隔离器IFS-USB-PROG-ADAPTER(编程适配器用于带S-PORT 接口的模块组态)

隔离放大器,带SIL 功能安全 – MACX Analog-数字量输入,NAMUR 隔离放大器

用于接近传感器和机械触点的 NAMUR隔离放大器。

  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 继电器信号输出(PDT)。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD)可选择激活或不激活,故障信息通过不带输出继电器动作的红色闪烁LED 灯指示。
  • 可通过DIN 导轨T 型底部桥接端子进行电源桥接和传送故障信号。
  • 供电,回路状态和故障通过LED 显示。
  • 3 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-SL-NAM-R(信号输出:PDT 继电器)

菲尼克斯隔离器MACX MCR-SL-NAM-R-SP(信号输出:PDT 继电器)


用于接近传感器和机械触点的 NAMUR隔离放大器。

  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 两个常开继电器触点输出;输出2 可作为故障信号输出。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD)可选择激活或不激活,故障信息通过不带输出继电器动作的红色闪烁LED 灯指示。
  • 可通过DIN 导轨T 型底部桥接端子进行电源桥接和传送故障信号。
  • 供电,回路状态和故障通过LED 显示。
  • 4 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-SL-NAM-2RO(2 个信号输出:继电器常开触点)

菲尼克斯隔离器MACX MCR-SL-NAM-2RO-SP(2 个信号输出:继电器常开触点)


用于接近传感器和机械触点的 NAMUR隔离放大器,安装于Ex 区域。

  • 2 通道。
  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 继电器信号输出(常开触点)。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD)可选择激活或不激活,故障信息通过不带输出继电器动作的红色闪烁LED 灯指示。
  • 可通过DIN 导轨T 型底部桥接端子进行电源桥接和传送故障信号。
  • 供电,回路状态和故障通过LED 显示。
  • 3 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

菲尼克斯隔离器MACX MCR-SL-2NAM-RO(双通道常开继电器触点输出)

菲尼克斯隔离器MACX MCR-SL-2NAM-RO-SP(双通道常开继电器触点输出)


用于接近传感器和机械触点的 NAMUR隔离放大器。

  • 2 通道。
  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 继电器信号输出(PDT)。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD)可选择激活或不激活,故障信息通过不带输出继电器动作的红色闪烁LED 灯指示。
  • 宽域供电:19.2 … 253 V AC/DC。
  • 供电,回路状态和故障通过LED 显示。
  • 3 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-2NAM-R-UP(2 通道,信号输出,PDT 继电器,宽域供电)

PHOENIX隔离器MACX MCR-SL-2NAM-R-UP-SP(2 通道,信号输出,PDT 继电器,宽域供电)


用于接近传感器和机械触点的 NAMUR隔离放大器。

  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 2 个无源晶体管输出,最高5 kHz。
  • 信号输出2 也可作为故障信号输出。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD),可启用或禁用,故障信息通过红色闪光LED 显示,带晶体管输出抑制。
  • 可通过DIN 导轨T 型底部桥接端子进行电源桥接和传送故障信号。
  • 供电,回路状态和故障通过LED 显示。
  • 4 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-NAM-2T(2 个晶体管输出-无源)

PHOENIX隔离器MACX MCR-SL-NAM-2T-SP(2 个晶体管输出-无源)


用于接近传感器和机械触点的 NAMUR隔离放大器。

  • 2 通道。
  • 输入为NAMUR 接近传感器(EN60947-5-6)以及浮地触点和电阻性回路机械触点。
  • 无源晶体管输出,最高5 kHz。
  • 反向动作(开路电流或闭路电流形式)。
  • 线路故障检测(LFD),可启用或禁用,故障信息通过红色闪光LED 显示,带晶体管输出抑制。
  • 可通过DIN 导轨T 型底部桥接端子进行电源桥接和传送故障信号。
  • 供电,回路状态和故障通过LED 显示。
  • 3 端电气隔离。
  • 符合IEC 61508,高达SIL 2 认证。
  • 可安装在防爆2 区。

订货数据:

PHOENIX隔离器MACX MCR-SL-2NAM-T(双通道,晶体管输出-无源)

PHOENIX隔离器MACX MCR-SL-2NAM-T-SP(双通道,晶体管输出-无源)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,供电和故障信息模块

电源和故障信号模块,用于将24 V 供电电压传输到DIN 导轨连接器并显示信号线和电源故障。

  • 单独或冗余供电,通过二极管解耦,带极性保护。
  • 供电电流,最大3.75 A。
  • 继电器输出(PDT)和闪烁LED 指示故障信息。
  • 供电故障或保险丝故障信息显示。
  • MACX MCR-…(2)NAM… 的总线电缆故障信息,设备通过DIN 导轨连接器连接。
  • 可更换保险丝。
  • 可安装于防爆2 区。

订货数据:

菲尼克斯电源模块MACX MCR-PTB(供电和故障信息模块)

菲尼克斯电源模块MACX MCR-PTB-SP(供电和故障信息模块)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,ME 6,2…/TBUS…T 型连接器

DIN 导轨连接器(5 针)用于12.5mm厚MACX Analog 模块的桥接供电。

  • 减少接线成本
  • 系统可任意扩展,模块可在工作状态下热插拔
  • 可内部扩展

订货数据:

DIN 导轨连接器ME 6,2 TBUS-2 1,5/5-ST-3,81 GN(DIN 导轨连接器TBUS,用于底部桥接供电,可卡接到35 mm宽DIN 导轨上,符合EN 60715 标准,有UL 认证)

隔离放大器,带SIL 功能安全 – MACX Analog-附件,标识材料,用于设备标识

  • 用于控制柜内部和现场的设备标识
  • 自黏式,黏性强
  • 宽温温度范围

订货数据:

PHOENIX隔离器UC-EMLP (11X9)(UniCard,自黏式塑料标识)

PHOENIX隔离器UC-EMLP (11X9) CUS(UniCard,自黏式塑料标识)

隔离放大器,带SIL 功能安全 – MACX Analog-用于MACX Analog Ex 隔离放大器的终端板

PHOENIX隔离器TC-D37 SUB-ADIO 16 EX-P-UNI通用型终端板为紧凑型设备,可提供全套解决方案,用于连接MINI Analog 与自动化系统的模拟量输入/ 输出卡件。
若TC-D37SUB-AIO16-EX-PS-UNI 终端板与MACX MCR-S-MUX HART 多路复用器联合使用,则支持HART 协议的现场设备和管理系统之间可进行通信。

  • 可连接多达16个单通道(Ex i)隔离放大器。
  • 通用1:1信号路由到37位的D-SUB 连接器。
  • 适用于带D-SUB 插座同时具备自由出线端可进行通用连接的系统电缆。
  • 单独DIN 导轨模块的冗余电源和监控。

订货数据:

PHOENIX隔离器TC-D37SUB-ADIO16-EX-P-UNI(通用终端板,用于16 个MACX MCR-EX 隔离器)

PHOENIX隔离器TC-D37SUB-AIO16-EX-PS-UNI(可连接MACX MCR-S-MUX HART 多路复用器)

PHOENIX隔离器MACX MCR-PTB(供电和故障信息模块)

PHOENIX隔离器MACX MCR-PTB-SP(供电和故障信息模块)

PHOENIX隔离器MACX MCR-S-MUXHART (多路复用器,32 通道)
