上海SECCO紧急停车系统网络赫斯曼/Hirschmann应用

上海SECCO紧急停车系统网络

上海赛科石油化工有限责任公司是由中国石油化工股份有限公司、中国石化上海石油化工股份有限 公司和BP华东投资有限公司分别按30%、20% 、50%的比例出资组建的,总投资额约27亿美元, 是目前国内最大的中外合资石化项目之一。

上海赛科建有8套主要生产装置,具有世界级上下游一体化的特点,体现了规模经济效应。其中,90万吨/年乙烯是目前世界上单线产能最大的乙烯装置之一,其余的7套装置也均达到世界规模,分别为:60万吨/年聚乙烯装置、50万吨/年苯乙烯装置、 50万吨/年芳烃抽提装置、30万吨/年聚苯乙烯装置、26万吨/年丙烯腈装置、 25  万吨/年聚丙烯装置和9万吨/年丁二烯装置。

网络拓扑

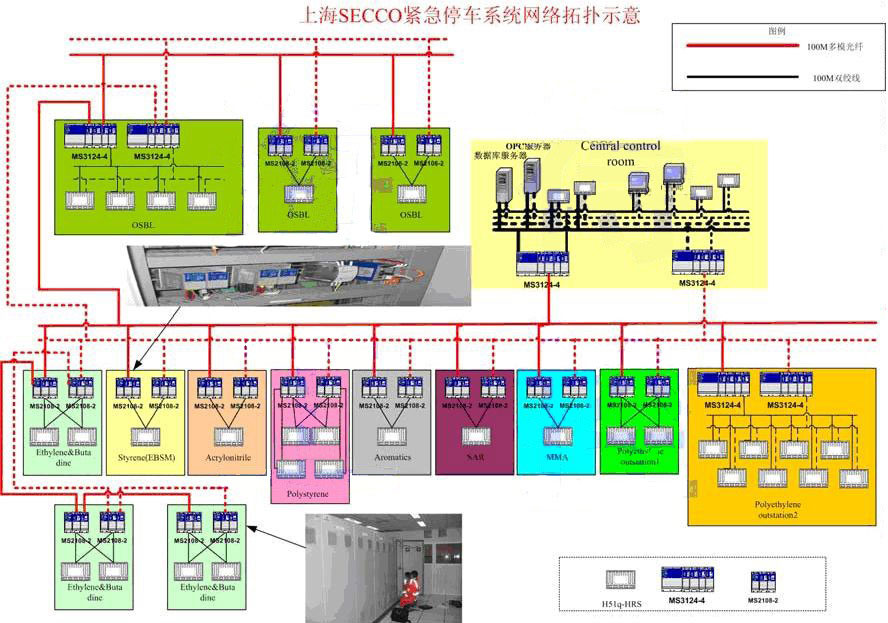

赫斯曼石化拓扑图-1



关键设备

MS4128-L2P



工业以太网卡轨交换机模块化交换机MICE3124-4

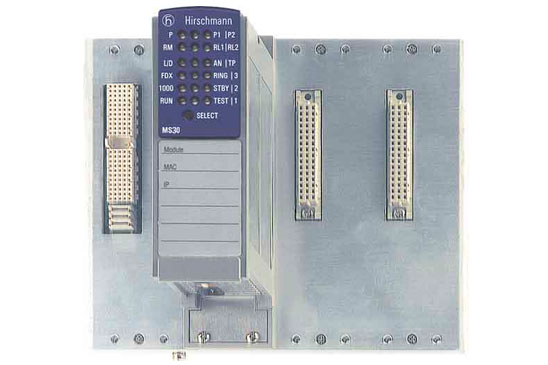

MS20-0800SAAEH



工业以太网卡轨交换机模块化交换机MICE2108-2

项目细节

SECCO 工程中的紧急停车系统(ESD)或称 SIS 用的是德国 HIMA 公司的系统,该系统通过采用 HART 通信技术,从系统取到模拟量后,送到资产管理系统(AMS)中去,进行设备管理。通讯平台采用 Hirschmann 的工业以太网方案,拓扑结构如上图。SECCO  之所以采用  Hirschmann  的工业以太网设备主要是因为 Hirschmann 产品是最丰富的,并且有较多的适合特殊工况的、专门功能的网络产品。

赛科石化的投产对国内、亚洲乃至全球石化市场的影响是客观存在的。SECCO 在国内石化行业的地位是众所周知的,管理和控制要求的严格、细致也闻名遐迩。因此系统中所用产品和设备也是经过细致的 筛选,并提出严格的要求。

系统需求

  • 产品性能要求绝对稳定可靠
  • 网络布线力求简洁明了,抗干扰能力要求高
  • 设备要求很高的可靠性,满足无人职守的需要
  • 单点的链路故障不能影响网络数据的传输
  • 需要能够满足特殊工况的需求
  • 双路通讯结构,保证网络通讯不中断
  • 完全工业产品、力求在环保
  • 满足国际通用及某些专用的产品认证要求

解决方案

  • 设备终端以交换式工业以太网为主,中心数据库服务器以 100Mbps 端口连接
  • 主干链路通讯因传统拓扑要求仍以双星型双节点的拓扑方式,以中控室的两台交换机为中心交换机星型连接各分控室的赫斯曼网络设备
  • 主干链路的通讯介质采用多模光纤,传输距离控制在5公里以内
  • 建议建立网络通讯管理平台,实时对网络进行优化和性能诊断

为什么选择赫思曼

  • 工业标准的产品
  • 完善和丰富的网络产品系列,可提供适合特殊工况和专用功能的产品
  • 丰富、可靠的多重安全冗余技术(HIPER-Ring, Dual-homing, Network Coupling网络耦合)
  • PTP/IEEE1588 高精度时间同步
  • 独有的二层交换机交叉VLAN技术
  • 在国内外石化行业项目中丰富的应用经验
  • 可以在恶劣的环境长时间正常工作
