扬子石化-巴斯夫有限责任公司是巴斯夫公司和中石化集团各按50%比例出资组建的 合资公司。该公司在长江边面积为 220 公顷的生产基地内建设一套蒸汽裂解装置及9个下游 生产厂。该公司总投资29亿美元,是目前中国最大的中德合资项目。国际承建商已开始承担IPS的建设工程;该公司建设以年产60万吨乙烯装置为主体的世界级、高科技一体化石化生产基地,是我国石化行业目前最大的中外合资企业之一,预计 2005 年投入商业化运营, 每年可为市场提供170万公吨高质的化学品以及聚合物,以满足国内市场需要。届时,扬子石化地区将发展为拥有800万吨原油加工、125万吨乙烯、120万吨塑料、180万吨聚酯原料、100万吨芳烃生产能力的中国最大的石化产品生产基地之一。

网络拓扑

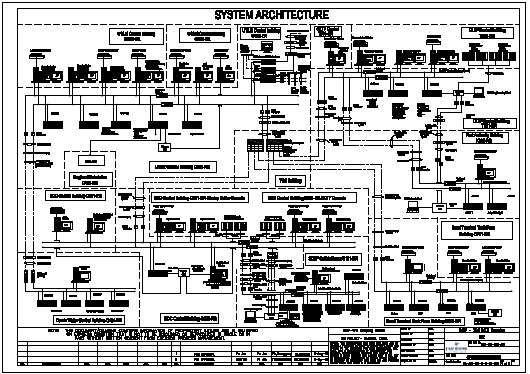

赫斯曼石化拓扑图

关键设备

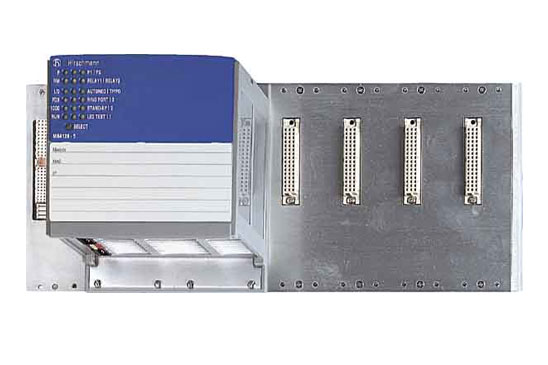

MS4128-L2P          Hirschmann-ozd

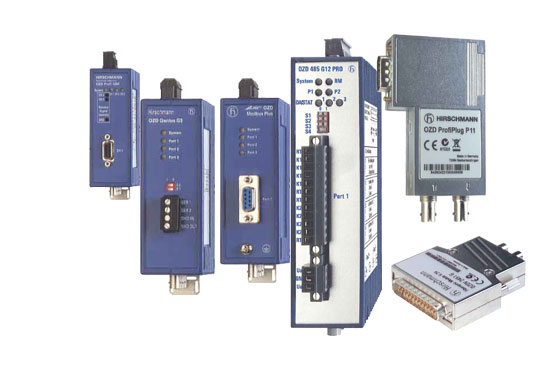

工业以太网卡轨交换机模块化交换机MIC和工业现场总线光纤连接器OZD

项目细节

网络方案根据现有的各部门网络布局和拓扑结构,采用了目前最为可靠成熟先进的网 络技术和设备,以最优化的配置,保证了网络的高可靠性。网络结构采用了环形+双星形以太网结构,网络主干交换机采用MICE百兆工业以太网交换机,为确保了整个网络系统的稳 定、可靠运行提供了有利的保证。产品的冗余性和可靠性在此就不做赘述,具体介绍扬子巴斯夫网络系统具有的几方面特点:

总投资29亿欧元,2001年9月开工,预计2004年底完工,2005年投入商业运营;世界级的一体化石油化工基地(IPS),包括1套蒸汽裂解装置及9个下游生产厂;

以年产60万吨乙烯为核心,合计年产170万吨高质化学品及聚合物。

系统需求

  • 分布式的单模光纤网络
  • 协议开放和标准化
  • 标准的工业级网络设备,适合安装在控制柜内
  • 多级级联能满足实时性
  • 故障隔离,单点故障不会扩散到整个网络

解决方案

  • 交换式工业以太网,100Mbps带宽
  • 多模光纤连接分布在厂房各处的DCS控制器和现场仪表
  • 主体网络使用模块化的MICE系列交换机和RS2系列卡轨式交换机
  • 部分Profibus-DP协议的设备使用OZD光纤连接器

为什么选择赫思曼

  • 总线结构及星型结构混用
  • 丰富、可靠的多重安全冗余技术(HIPER-Ring, Dual-homing, Network Coupling网络耦合)
  • PTP/IEEE1588 高精度时间同步
  • 独有的二层交换机交叉VLAN技术
  • 在国内外石化行业项目中丰富的应用经验
  • 抗干扰、耐腐蚀,工作温度范围高达60℃
